Китайская ударная дробилка

2020-05-25

Резюме:Ударная дробилка отличаются высокой эффективностью и надежностью, безопасностью стабильностью в работе, и можно сэкономить время и повысить производительность.

Область применения ударной дробилки

 Китайская роторная дробилка

Ударные дробилки широко используются в самых различных отраслях промышленности: в строительной промышленности нашли широкие применения по производству строительного песка, кубовидного щебня и других заполнителей и утилизации строительных отходов, в цементной промышленности для подготовки глины в качестве компонента клинкера, в горной промышленности пригодны для добычи горных пород.

Роторные дробилки применяются для крупного, среднего и мелкого дробления полезных ископаемых и горных пород невысокой прочности и абразивности, предел прочности на сжатие которых не превышает 100 МПа, в том числе галька, гранит, базальт, железная руда, известняк, кварц, диабаз и т. д..

Производительность (т / ч): 30-500

Максимальный размер на входе (мм): 300-700

Что такая ударная дробилка ?

 Что такая ударная дробилка

Ударные  дробилки используют ударные силы для уменьшения размера до требуемого размера, а не давление. Дробилка ударного действия подходит для горнодобывающей, металлургической, цементной, строительной, химической промышленности и других. Два типа ударных дробилок в продаже - это роторные дробилки и центробежно-ударные дробилки.

Роторная дробилка дробит щебень с помощью молотка, которые крепятся к вращающемуся ротору. Центробежно-ударная дробилка (VSI) использует скорость как основную силу для дробления породы.

Ударная дробилка нашей компании с высокопрочным хромированным молотком, отличительной ударной накладкой и принятыми передовыми технологиями пользуется большой популярностью в более 130 странах и регионах. И размер частиц в ряду может регулироваться, процесс прост, и более тяжелый рок также может дробить.

В качестве крупнейшего производителя дробилок, SBM выпускает 2 типа роторных дробилок: дробилка ударного действия PF, центробежно-ударная дробилка VSI. Все наши роторные дробилки отличается высокой производительностью и относительной простотой конструкции. Не знаете, как выбрать роторные дробилки, которые вам нужно? Оставьте ваши контактные данные и наши менеджеры свяжутся с вами.

Принцип работы роторной дробилки:

Ударная дробилка дробит материал с использованием механического воздействия (удара). Когда он работает, ротор вращается с высокой скоростью с приводом от двигателя. Материал, попавший в дробилку, ударяет молотком по пластине ротора и разбивает. Затем он возвращается к подкладочной плите, снова сломанной, окончательно выгруженной из выпускного отверстия. Пользователь может регулировать зазор между задней рамой и рамой ротора, изменять размер и форму зерна материала.

Преимущество роторной дробилки

1. Новая структура, уникальная, стабильная работа, многорезонаторный равномерный разрыв, подходящий для дробления твердых пород.

2. Низкое энергопотребление, высокая производительность, высокая степень дробления.

3. Благодаря функции формирования, продукт имеет кубическую форму, высокую плотность упаковки, регулируемый размер разгрузки, упрощенный процесс.

4. Вся структура пластины для разгрузки небольшого размера и кубическая, без внутренней трещины.

5. Подающее отверстие низкое и большое, легко организовать производственную линию и увеличить размер на входе.

6. В дробилке используется новый износостойкий материал, благодаря чему листовой молот, ударная плита и облицовочная доска имеют более длительный срок службы.

7. Прост в использовании и обслуживании, может использоваться в качестве селективных дробилок.

8. Уникальные детали зубчатой ударной дробилки с зубчатым покрытием, особенно подходящие для дробления твердых пород, высокой эффективностью и энергосбережением.

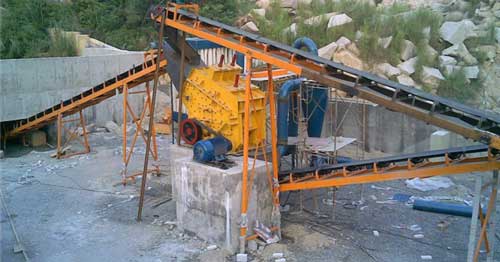

Роторная дробилка в дробильный комплекс для гранита 250ТВЧ

 Роторная дробилка в дробильный комплекс для гранита 250ТВЧ

Сырье: гранит

Требуемая мощность: 250 т / ч

Макс. входной размер: 500-700 мм

Размер на выходе: 0-9.5 мм, 9.5-12.5 мм, 12.5-19 мм, 19-25 мм

1. Вибрационный питатель: GZD1300 * 6000 (размер воронки 1300 * 6000 мм, максимальный размер подачи 750 мм, производительность 400-550 т / ч, мощность 22 кВт,).

2. Щековая дробилка: PE-750 × 1060 (Размер на входе 750 × 1060 мм. Макс. входный размер 630 мм, Размер на выходе 80-180 мм, Производительность 110-320 т / ч, Мощность двигателя 110 кВт).

3. Ударная дробилка: PF1214 (спецификация 1250 × 1400, входной размер 400 * 1430 мм, максимальный размер подачи 350мм, производительность 130-180 т / ч, мощность 160 кВт).

4. Саморазряжающийся аппарат для удаления железа: RCDD-12

5. вибрационный грохот: 3YD2160 (размер сита 6000 × 2100 мм, слой 3, размер сетки 3–80 мм, производительность 800–400 т / ч)

В целях сокращения инвестиций на ранней стадии , ленточные конвейеры и бункер изготавливаются на месте в соответствии с условиями на месте

Щековая дробилка VS роторная дробилка

В общем, щековые дробилки дщ и ударные дробилки обычно вместе используются в дробильной установке и линии по производству песка. Щековая дробилка обычно используется как первичная дробилка, а ударная дробилка как вторичная дробилка. Щековые дробилки являются незаменимой основной машиной в дробильно-сортировочной, дробильно-обогатительной, дробильно-размольной установке. Применение более широкое, чем ударной дробилки.

1. Различная структура

Конструкция щековых дробилок проста, поэтому ее легко изготовить. Но его производительность надежна, а обслуживать не сложно. Часто используется в качестве первичной дробилки и вторичной дробилки для горных пород.

Ударная дробилка - новое дробильное оборудование с высокой эффективностью. Все характеристики машины заключаются в том, что он имеет небольшие размеры, простую структуру, большой коэффициент дробления, равномерную форму готового продукта, большую производительность и низкие затраты.

2. Область применения

Устройство щековой дробилки широко используются для первичного и вторичного дробления средней твердостью породы и руды в горнодобывающей, металлургической, цементной, строительной, химической, керамической промышленности и т.д. Прочность на сжатие была меньше, чем 320 МПа.

Ударная дробилка широко используется для мелкого дробления песка и камня в промышленности автомобильных, железных дорог, водохранилищ, электроэнергетики, строительных материалов и так далее. И прочность на сжатие менее 350 МПа.

3. Принцип работы

Щековая дробилка совершает циклическое движение, подвижная щека к дробилке породы. Но ударная дробилка использует ударное воздействие на сломанный материал. Когда он работает, ротор вращается с высокой скоростью с приводом от двигателя.

Конусная дробилка VS Роторная дробилка

Вообще говоря, основные различия между ударными дробилками, как дробилка с вертикальным валом (VSI), так и горизонтальным валом (PF), и конусными дробилками - это тип силы дробления. Ударные дробилки разрушаются материалом, воздействующим на другой объект. Конусные дробилки смд используют компрессионное дробление, при котором материал измельчается путем сжатия между двумя поверхностями дробления.

Выбор типа дробилки и процесса дробления для любого применения зависит от твердости материала и плотности материала, размера сырья, желаемого размера продукта и потребностей в производительности; а также первоначальные затраты на каждую дробилку и затраты на обслуживание каждого типа дробилки.

Конструкция и принцип работы:

Горизонтальные ударные дробилки состоят из бункера, двух или трех передников, ротора и выдувных стержней или молотков. По существу, большие продукты подаются в бункер, где они вступают в контакт с молотками или выдувными стержнями к вращающемуся ротору, который измельчает материал на более мелкие кусочки. По мере того, как молотки воздействуют на более крупный материал, он вступает в контакт с каждым фартуком, отбрасывая его обратно во вращающиеся молотки для следующего раунда удара, пока он не выйдет из PF дробилки.

Ударные дроблки с вертикальным валом состоят из загрузочной воронки, подающей трубки, ротора и неподвижных наковален или каменных полок. По существу, материал подачи падает через трубку подачи в ротор, который благодаря центробежной силе выбрасывает материал в неподвижные наковальни, состоящие из композитных металлических сплавов или горных пород (через установку каменной полки). Когда камень ударяется о наковальни или полки скальных пород, он разбивается вдоль естественных линий напряжения, создавая однородный кубический продукт.

Китайские конусные дробилки состоят из вкладыша чаши, кожуха, основного вала и рамы, компрессии и эксцентрикового внутреннего и наружного подшипника. По существу, материал уменьшается в размерах, сжимая материал, пока он не сломается. В частности, материал сжимается между подвижным куском стали, мантией и неподвижным куском стали, вкладышем чаши. Размер конечного продукта определяется установкой зазора закрытой стороны между двумя измельчающими элементами в нижней части. Когда конус эксцентрично вращается, материал измельчается и направляется вниз через камеру дробления до тех пор, пока он не выйдет из нижней части машины.

Свойство материала для дробления:

Чтобы понять процессы дробления с помощью конусной и ударной дробилки и предлагать подходящие решения для вашего бизнеса, необходимо знать материал, который будет раздавлен. Вы должны учитывать данные характеристики дробленого материала: абразивность, твердость, плотность, количество мелких частиц и готовую форму частиц, которую вы желаете.

Ударные дробилки используются для дробления более мягких, менее плотных и абразивных материалов, таких как известняк. Из-за последовательного процесса нанесения удара, ударная дробилка производит однородные кубические готовые изделия, которые желательны для производителей асфальта. В зависимости от применения, ударные дробилки могут иметь более высокие затраты на износ, более высокое техническое обслуживание и производить больше мелочи. Ударные дробилки могут использоваться в качестве первичной, вторичной или третичной дробилки в зависимости от потребностей производителя в размере конечного продукта. Эти дробилки доступны в стационарных, гусеничных и мобильных конструкциях. Другим промышленным применением является шлак, в частности доменный шлак, который является менее абразивным, чем стальной шлак, и может разрушаться при обработке через ударную дробилку.

Конусные дробилки в основном используются для дробления более твердого, более абразивного и плотного материала, такого как гранит, который используется в строительной, химической, металлургической и силикатной промышленности. Конусные дробилки могут использоваться в первичном, вторичном и третичном положении. Эти дробилки доступны в стационарных, гусеничных и мобильных конструкциях. Конусные дробилки также используются в сталеплавильной шлаковой промышленности, которая является гораздо более абразивным шлаком, чем доменная печь.

Общие расходы:

Ударные дробилки изначально дешевле, чем конусные дробилки. Хотя конусные дробилки более дорогие, они требуют гораздо меньшего технического обслуживания, чем ударные дробилки. Большинство затрат на техническое обслуживание ударной дробилки происходит из-за износа выдувных стержней и фартуков, которые при использовании для дробления высокоабразивного материала могут превысить первоначальную стоимость конусной дробилки. Как указывалось ранее, производители должны понимать свои отраслевые потребности и материалы, которые они будут добывать, чтобы выбрать оптимальную дробилку.
