Комплекс по производству кварцевого песка: оборудование, технологические процессы и преимущества

Предприятие по производству кварцевого песка играет ключевую роль в промышленном секторе, служа фундаментом для множества производственных процессов в самых разных отраслях. Кварцевый песок, отличающийся высоким содержанием диоксида кремния, является важнейшим сырьем, которое широко применяется в стекольной промышленности, литейном производстве, строительстве, электронике и других сферах. Качество и производственная мощность такого предприятия напрямую влияют на эффективность и качество продукции в этих отраслях-потребителях.

Например, в стекольной промышленности кварцевый песок высокой чистоты служит основным компонентом для производства различных видов стекла: от обычного оконного до высокоспециализированного оптического стекла, используемого в камерах и телескопах.

В литейном производстве кварцевый песок используется для изготовления литейных форм и стержней благодаря своей высокой термостойкости и хорошим литейным свойствам.

В строительстве он является неотъемлемым компонентом бетона и строительных растворов, обеспечивая их прочность и долговечность. По мере развития промышленности и роста спроса на высококачественную продукцию понимание принципов работы, технологий и экологических аспектов предприятий по производству кварцевого песка приобретает все большее значение.

В данной статье подробно рассматриваются все эти аспекты и представлен всесторонний обзор работы предприятий по производству кварцевого песка.

Что такое предприятие по производству кварцевого песка

Предприятие по производству кварцевого песка — это промышленный объект, специально предназначенный для выпуска кварцевого песка высокой чистоты. Его основная задача заключается в добыче, переработке и обогащении сырья, содержащего диоксид кремния, для получения песка, отвечающего строгим требованиям различных отраслей промышленности.

Производственный процесс на таком предприятии многогранен. Часто он начинается с добычи богатых кремнеземом руд или разработки песчаных месторождений в шахтах или карьерах. Затем сырье транспортируется на предприятие, где проходит ряд этапов механической и химической обработки. Первоначальными стадиями обычно являются операции дробления и измельчения.

Дробилки измельчают крупногабаритное сырье на более мелкие куски, а мельницы доводят размер частиц до более однородного и подходящего уровня. Это имеет решающее значение, поскольку увеличивает площадь поверхности материала, повышая тем самым эффективность последующих процессов разделения и очистки.

Важную роль на предприятии по производству кварцевого песка играют методы разделения. Для отделения более тяжелых минералов от фракции, богатой диоксидом кремния, часто применяют гравитационные методы — например, концентрационные столы или спиральные сепараторы, использующие разницу в плотности материалов. Еще одним распространенным методом является магнитная сепарация. Поскольку некоторые примеси (например, железосодержащие минералы) обладают магнитными свойствами, для их извлечения из кварцевого песка используют мощные магниты, что позволяет существенно повысить чистоту конечного продукта.

Ключевое значение имеют и процессы очистки. Широко распространенным методом является кислотное выщелачивание. Обработка кварцевого песка кислотами (например, соляной или плавиковой — при строгом соблюдении норм техники безопасности и экологического контроля) позволяет растворить и удалить химические примеси, получая продукт более высокой чистоты. Кроме того, для отделения кварцевого песка от других минералов может применяться флотация: этот метод основан на избирательном прилипании пузырьков воздуха к частицам определенных минералов, которые затем удаляются с поверхности жидкой среды.

Подводя итог, можно сказать, что предприятие по производству кварцевого песка является важнейшим звеном в цепочке поставок для многих отраслей промышленности. Способность выпускать высококачественный кварцевый песок в больших объемах необходима для стабильной работы и развития таких сфер, как производство стекла, литейное дело и строительство, где этот базовый материал играет первостепенную роль.

Компоненты установки по производству кварцевого песка

Дробильное оборудование

Дробильное оборудование — это начальный и ключевой элемент установки по переработке кварцевого сырья; оно отвечает за измельчение крупных кусков исходного материала, содержащего кремнезем, до более мелких фракций. Для стадии первичного дробления обычно используются щековые дробилки. Принцип их работы основан на воздействии силы сжатия. Конструкция включает две щеки: подвижная щека совершает возвратно-поступательные движения относительно неподвижной. Когда крупные куски кварцевого камня попадают в камеру дробления между щеками, мощное сжимающее усилие, создаваемое подвижной щекой, дробит материал.

Например, на крупном предприятии с высокой производительностью мощная щековая дробилка способна за один раз переработать значительный объем сырья, уменьшив размер кусков с нескольких сотен миллиметров до примерно 100–200 мм, что делает материал пригодным для последующих этапов обработки.

Для вторичного и мелкого дробления часто применяются конусные дробилки. В них используется сочетание сил сжатия и сдвига. Подвижный конус (внутренний элемент) совершает эксцентрическое вращение внутри неподвижной чаши (внешнего элемента). При попадании кварцевого материала в камеру дробления между конусом и чашей частицы постепенно разрушаются под воздействием непрерывного сжатия и сдвига.

Конусные дробилки позволяют получить более однородный гранулометрический состав по сравнению со щековыми дробилками. Они способны дополнительно измельчать материал, прошедший предварительную обработку в щековой дробилке, до фракций, оптимальных для процессов грохочения и промывки — как правило, до 10–50 мм.

Оборудование для грохочения

Оборудование для грохочения необходимо для разделения измельченного кварцевого материала на фракции различной крупности. Наиболее распространенным типом такого оборудования являются вибрационные грохоты. Принцип их работы основан на вибрации, создаваемой возбудителем колебаний, который приводится в действие электродвигателем.

Вибровозбудитель заставляет поверхность грохота интенсивно вибрировать, в результате чего частицы кварцевого песка на сите совершают сложные движения, включая подпрыгивание, скольжение и перекатывание.

Существуют различные типы вибрационных грохотов, например, грохоты с круговыми и линейными колебаниями. Грохоты с круговыми колебаниями обеспечивают движение поверхности сита по круговой траектории. Частицы песка движутся по кругу, что способствует эффективному рассеву материалов с широким диапазоном размеров частиц. Грохоты с линейными колебаниями, напротив, создают траекторию движения по прямой линии.

Они особенно эффективны при работе с материалами, требующими высокоточного рассева, так как обеспечивают более стабильный и равномерный процесс разделения. Например, на предприятиях по производству высококачественного кварцевого песка для стекольной промышленности линейные грохоты позволяют точно разделять частицы песка в очень узком диапазоне размеров, гарантируя соответствие конечного продукта строгим требованиям стекольного производства.

Оборудование для промывки

Оборудование для промывки используется для удаления из кварцевого песка таких примесей, как глина, ил и другие загрязнения. Популярным решением являются спиральные пескомойки. Они состоят из желоба, спирального шнека, приводного механизма и системы подачи воды. Принцип их работы заключается в следующем: смесь кварцевого песка и воды подается в желоб. Вращающийся спиральный шнек медленно перемещает частицы песка вдоль желоба.

В процессе этого движения вода непрерывно промывает песок, удаляя прилипшие к нему примеси. Примеси выносятся потоком переливающейся воды, а чистый кварцевый песок выгружается с противоположного конца желоба.

Еще одним типом оборудования для промывки является гидроциклон. Он работает на основе принципа центробежной силы. Смесь кварцевого песка и воды подается в гидроциклон на высокой скорости. Под действием центробежной силы более тяжелые частицы кварцевого песка смещаются к внешней стенке гидроциклона и по спирали опускаются к нижнему выпускному отверстию, тогда как более легкие примеси и вода выводятся через верхнее сливное отверстие.

Этот метод разделения отличается высокой эффективностью удаления мелкодисперсных примесей, что критически важно для получения кварцевого песка высокой чистоты, используемого, например, в производстве полупроводников, где даже следовые количества примесей могут существенно повлиять на характеристики конечных изделий.

Оборудование для подачи и транспортировки

Оборудование для подачи и транспортировки обеспечивает плавный и непрерывный поток материалов на предприятии по производству кварцевого песка. Для подачи кварцевого сырья в дробильное оборудование обычно используются вибрационные питатели. Принцип их работы основан на вибрации бункера, содержащего материал. Вибрация заставляет материал выходить из бункера с контролируемой скоростью и равномерно распределяться по конвейерной ленте или непосредственно в дробилку. Такая контролируемая подача крайне важна, поскольку она предотвращает перегрузку или недогрузку дробилок, обеспечивая их стабильную работу и оптимальную эффективность дробления.

Ленточные конвейеры являются наиболее распространенным транспортным оборудованием на предприятиях по производству кварцевого песка. Они состоят из непрерывной ленты, огибающей два или более барабана. Один из барабанов, обычно приводимый в движение электродвигателем, обеспечивает перемещение ленты. Кварцевый песок укладывается на движущуюся ленту, которая транспортирует его между различными участками предприятия — например, от дробилки к грохоту (оборудованию для сортировки) или от грохота к зоне хранения.

Ленточные конвейеры способны работать непрерывно в течение длительного времени, обладают высокой пропускной способностью и могут устанавливаться в различных конфигурациях (горизонтально, под наклоном и даже по изогнутой траектории) в зависимости от планировки предприятия. Надежность и простота обслуживания делают их неотъемлемой частью процесса производства кварцевого песка, обеспечивая бесперебойное перемещение материалов между различными этапами обработки.

Комплекс по переработке кварцевого песка

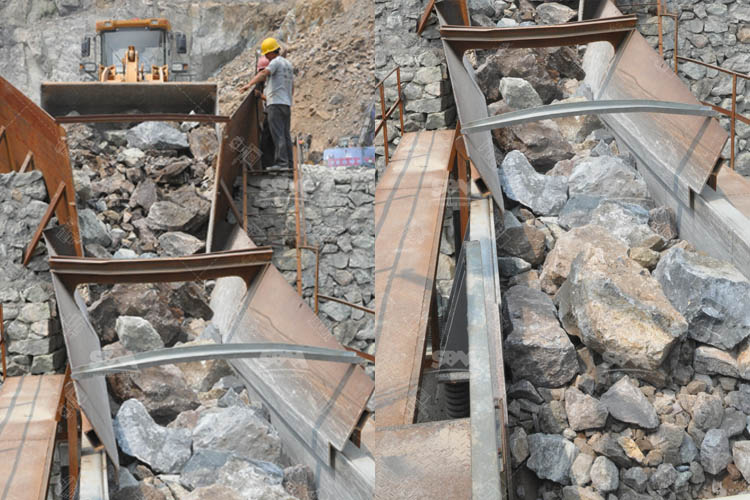

1. Этап подачи

Этап подачи является начальной стадией процесса производства кварцевого песка, и его важность трудно переоценить. На этом этапе обычно применяются вибрационные питатели. Они оснащены вибродвигателями, создающими высокочастотные колебания. Кварцевое сырье — часто представляющее собой крупные куски породы или руды — загружается в бункер, расположенный над вибрационным питателем.

По мере вибрации питателя материал постепенно выгружается из бункера с контролируемой и постоянной скоростью.

Такая равномерная подача критически важна для последующего этапа дробления. При неравномерной подаче дробилки могут испытывать локальные перегрузки, что ведет к ускоренному износу их компонентов. Например, внезапное поступление большого объема кремнистого сырья может создать чрезмерную нагрузку на двигатель, что чревато его перегоранием или повреждением камеры дробления.

С другой стороны, стабильная и равномерная подача позволяет дробилкам работать с оптимальной производительностью, повышая общую эффективность процесса дробления и обеспечивая более однородный гранулометрический состав готового продукта. Вибрационный питатель позволяет регулировать скорость подачи в соответствии с производственными требованиями и пропускной способностью дробилок, что необходимо для бесперебойной и эффективной работы производственной линии.

2. Этап дробления

Этап дробления подразделяется на две основные стадии: крупное дробление и дробление средней/мелкой фракции; каждая из них характеризуется своими специфическими задачами и требованиями к оборудованию.

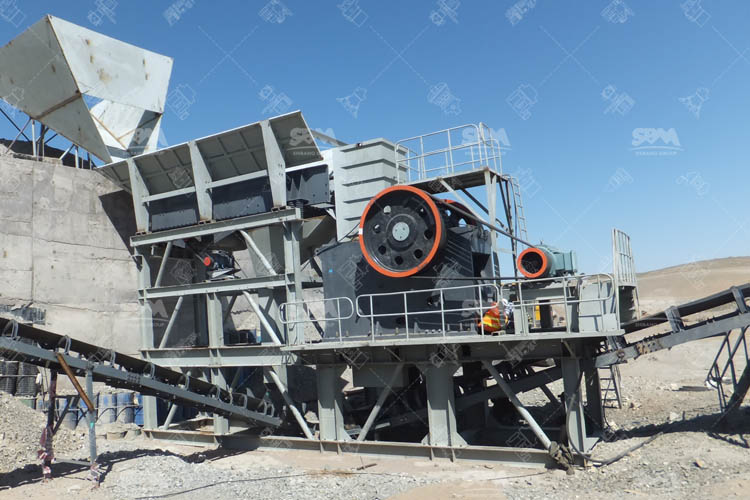

Крупное дробление — это первый шаг в процессе измельчения крупногабаритного кремнистого сырья. Основным оборудованием на этом этапе являются щековые дробилки. Как уже упоминалось, принцип их работы основан на разрушении материала под действием силы сжатия. Крупные куски кремнистого сырья подаются в V-образную камеру дробления щековой дробилки. Подвижная щека, приводимая в движение эксцентриковым валом, совершает возвратно-поступательные движения по направлению к неподвижной щеке. При каждом движении расстояние между щеками уменьшается, оказывая мощное сжимающее воздействие на куски материала.

Под действием этого усилия камни трескаются и раскалываются на более мелкие фрагменты. Измельченный материал затем высыпается из нижней части камеры дробления. После процесса крупного дробления размеры крупных кусков кремнистого материала уменьшаются до значений, пригодных для дальнейшей обработки на стадии среднего и мелкого дробления — как правило, от нескольких сотен миллиметров до примерно 100–200 миллиметров.

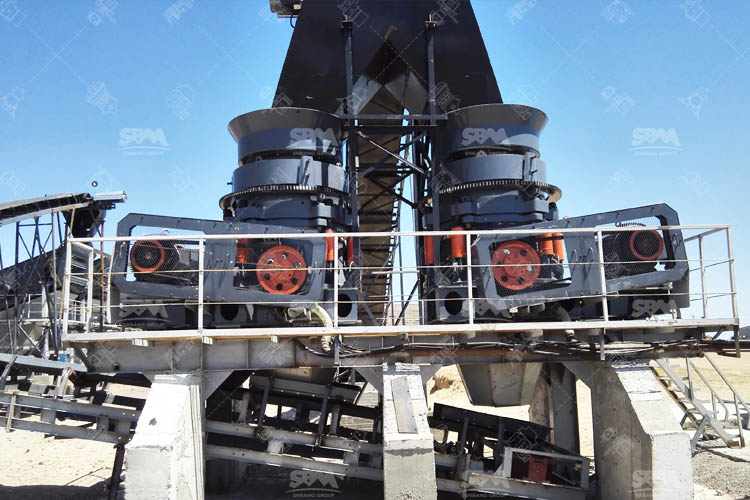

На этапе среднего и мелкого дробления происходит дальнейшее измельчение кварцевого материала. Для этих целей часто применяются конусные дробилки. Конструкция конусной дробилки включает подвижный конус (внутренний элемент) и неподвижную чашу с футеровкой (внешний элемент). Подвижный конус совершает эксцентрическое вращение внутри чаши. Когда предварительно измельченный в щековой дробилке материал поступает в камеру дробления (пространство между подвижным конусом и футеровкой чаши), он подвергается непрерывному воздействию сжатия и сдвига.

Материал постепенно измельчается до более мелких фракций. Конусные дробилки позволяют получить более однородный гранулометрический состав по сравнению со щековыми дробилками. Они способны уменьшить размер частиц кварцевого материала до диапазона 10–50 мм, что оптимально подходит для последующих этапов грохочения и промывки. Этот этап имеет решающее значение, так как именно на нем формируются основные характеристики крупности кварцевого песка, напрямую влияющие на качество и пригодность конечного продукта для различных сфер применения.

3. Этап грохочения

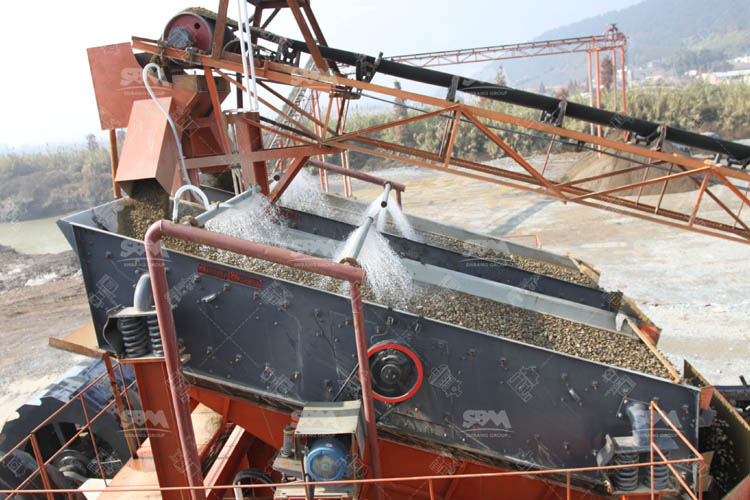

На этапе грохочения измельченный кварцевый материал сортируется по размеру частиц. Основным оборудованием, используемым на этом этапе, являются вибрационные грохоты. Они оснащены многоярусными ситами с ячейками разного размера. Привод вибрационного грохота осуществляется от электродвигателя через вибровозбудитель, создающий высокочастотные колебания.

При подаче измельченного материала на вибрационный грохот колебания заставляют его совершать сложные движения по поверхности сита. Частицы, размер которых меньше размера ячеек верхнего сита, проходят сквозь него и попадают на нижележащее сито. Этот процесс продолжается до тех пор, пока частицы не окажутся на уровне сита, соответствующем их размеру.

Например, в трехъярусном вибрационном грохоте верхнее сито может иметь относительно крупные ячейки (скажем, 50 мм), пропуская частицы размером менее 50 мм.

Размер ячеек сита среднего уровня может составлять 20 мм, а сита нижнего уровня — 5 мм. Частицы крупнее 50 мм задерживаются на сите верхнего уровня и классифицируются как надрешетный продукт (крупная фракция).

Частицы крупной фракции, не соответствующие установленным требованиям к размеру, возвращаются в дробилки для дополнительного измельчения. Обычно это осуществляется с помощью конвейерной системы, соединяющей виброгрохот с дробилками. Повторная переработка таких частиц гарантирует, что конечный продукт — кварцевый песок — будет иметь однородный и требуемый гранулометрический состав, что необходимо для соблюдения стандартов качества в различных отраслях промышленности.

Например, в стекольной промышленности для обеспечения качества и прозрачности изделий из стекла требуется кварцевый песок с определенным, узким диапазоном размеров частиц. Этап грохочения в сочетании с возвратом в цикл частиц крупной фракции позволяет обеспечить такой контроль качества.

4. Этап промывки

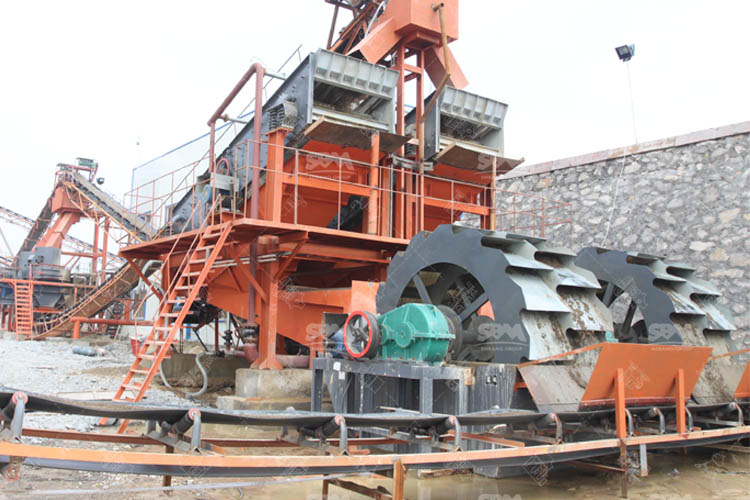

Этап промывки необходим для удаления примесей из кварцевого песка и повышения его чистоты. В этом процессе часто используются спиральные пескомойки. Они представляют собой длинный наклонный желоб, внутри которого расположен винтовой конвейер (шнек). Кварцевый песок вместе с определенным количеством воды подается в нижнюю часть желоба.

При вращении шнека частицы песка медленно перемещаются по желобу снизу вверх. В процессе движения вода непрерывно промывает частицы песка. Примеси, такие как глина, ил и другие мелкодисперсные загрязнения, отделяются и выносятся потоком воды. Примеси удаляются через переливное отверстие в верхней части желоба, а чистый кварцевый песок выгружается с другого конца.

Вода, используемая при промывке, может возвращаться в цикл после прохождения через систему водоочистки. Такая система обычно включает отстойники и фильтры для удаления взвешенных примесей, что делает воду пригодной для повторного использования в процессе промывки. Повторное использование воды не только снижает ее расход на предприятии по производству кварцевого песка, но и уменьшает воздействие на окружающую среду за счет сокращения объема сбрасываемых сточных вод.

Экономическая эффективность

Экономическая эффективность — еще одно важное преимущество предприятия по производству кварцевого песка. Масштабное производство на грамотно организованном заводе позволяет получить выгоду от эффекта масштаба. При высокой производственной мощности предприятия постоянные издержки — такие как затраты на землю, здания и крупногабаритное оборудование — распределяются на больший объем выпускаемой продукции.

Например, крупный завод с годовой производительностью в несколько миллионов тонн может выпускать кварцевый песок со значительно меньшей себестоимостью единицы продукции по сравнению с небольшим предприятием, производящим всего несколько тысяч тонн в год. Крупное предприятие способно договариваться о более выгодных условиях с поставщиками сырья, снижая затраты на материалы. Кроме того, оно может инвестировать в более эффективные системы транспортировки и хранения, что также ведет к сокращению расходов.

Правильный выбор оборудования также способствует экономической эффективности. Использование энергоэффективных дробилок, грохотов и конвейеров позволяет существенно снизить энергопотребление. Так, установка двигателей с частотно-регулируемым приводом позволяет менять скорость работы оборудования в зависимости от производственной нагрузки, экономя электроэнергию. К тому же современное оборудование зачастую требует менее частого обслуживания, что сокращает время простоев и затраты на ремонт. Грамотно обслуживаемое предприятие может работать непрерывно в течение длительного времени, максимизируя объемы выпуска и минимизируя себестоимость единицы продукции.

Экологичность

Современные предприятия по переработке кварцевого песка проектируются с особым вниманием к вопросам экологии. Для минимизации выбросов пыли на них устанавливаются передовые системы пылеподавления. Например, для улавливания частиц пыли, образующихся в процессе дробления, грохочения и транспортировки, применяются рукавные фильтры. Такие фильтры обеспечивают высокую эффективность улавливания (часто более 99%), существенно снижая объем пыли, попадающей в атмосферу. Это не только приносит пользу окружающей среде за счет уменьшения загрязнения воздуха, но и улучшает условия труда, защищая здоровье сотрудников предприятия.

На заводах по производству кварцевого песка также широко применяются системы оборотного водоснабжения. В процессе промывки для удаления примесей из песка используется большое количество воды. Вместо прямого сброса сточных вод современные предприятия используют отстойники, фильтры и другое оборудование для их очистки.

Очищенная вода может быть повторно использована в процессе промывки, что снижает общий расход воды на предприятии. Согласно отраслевой статистике, грамотно спроектированная система оборотного водоснабжения на заводе по производству кварцевого песка позволяет сократить потребление воды на величину до 70%, что соответствует глобальным тенденциям в области рационального водопользования и устойчивого развития.

Предприятия по производству кварцевого песка играют важную роль в современной промышленности. Они состоят из ряда ключевых узлов, включая оборудование для дробления, грохочения, промывки, а также системы подачи и транспортировки материалов; каждый из этих элементов выполняет незаменимую функцию в производственном цикле. Весь процесс — от подачи сырья до сбора и упаковки готовой продукции — представляет собой сложную, но слаженную операцию, гарантирующую получение кварцевого песка высокого качества.

Сферы применения кварцевого песка, выпускаемого на таких предприятиях, весьма обширны и охватывают стекольную, литейную и керамическую промышленность, а также производство огнеупорных материалов и химическую отрасль. Высокое качество продукции, экономическая эффективность и экологичность — вот отличительные преимущества заводов по производству кварцевого песка, делающие их не только важным звеном промышленного производства, но и объектами, отвечающими принципам устойчивого развития.
