Переработка кремниевой руды: руководство по созданию обогатительного предприятия

Переработка кремниевой руды (преимущественно кремнезёма и кварца) предполагает сочетание физических методов очистки и химического выщелачивания для удаления железа, полевого шпата, слюды и других минералов пустой породы. Основная цель заключается в повышении чистоты SiO₂ в исходной руде до уровня, необходимого для производства полупроводниковых материалов (≥ 99,99%). В этом техническом обзоре подробно рассматриваются основные технологические схемы переработки, стандарты классификации продукции и конфигурации оборудования, необходимые для создания высокоэффективной обогатительной фабрики по переработке кремнезёма.

Быстрая навигация и основные понятия

• Целевые минералы: кремнезёмсодержащая руда, кварцевый песок, кварцит, жильный кварц.
• Ключевые технологии переработки: гидравлическая оттирка, магнитная сепарация, флотация, кислотное выщелачивание.
• Основные области применения: фотоэлектрическое стекло, полупроводники, оптические волокна.
• Отраслевые стандарты: обычный песок (95–98%) и кварц сверхвысокой чистоты (≥ 99,99%).

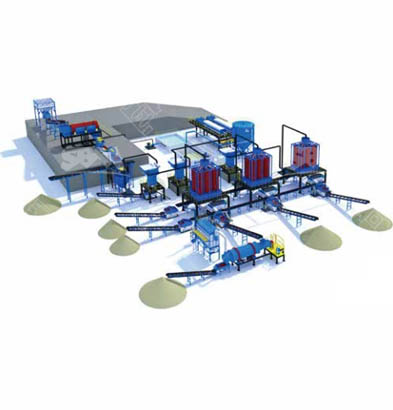

1. Основные методы обогащения кремниевой руды

Основная задача обогащения кремнезёмсодержащей руды заключается в удалении примесей, повышении содержания SiO₂ и контроле гранулометрического состава в соответствии с требованиями конечного применения. В зависимости от качества исходной руды и характеристик готовой продукции можно выделить несколько основных технологических схем:

Физическое обогащение (наиболее распространённый метод)

Основные методы:

• Оттирка и обесшламливание: Удаление глинистых шламов и плёночного железа, налипшего на поверхность кварцевых частиц, с помощью гидравлической оттирки. Это первый этап обогащения кварцевого песка, который позволяет значительно повысить качество концентрата.
• Классификация: Использование грохочения или гидравлической классификации для разделения руды на фракции различной крупности с одновременным удалением слишком крупных или слишком мелких фракций, содержащих примеси.
• Магнитная сепарация: Применение высокоградиентных магнитных сепараторов для удаления магнитных минералов из кварца, таких как магнетит, ильменит, биотит, гранат и другие железосодержащие минералы. Это важный этап повышения белизны кварца и снижения содержания железа.
• Гравитационное обогащение: Использование оборудования, например винтовых сепараторов и концентрационных столов, для удаления тяжёлых минералов пустой породы (таких как гранат и циркон) на основе различий в плотности.
• Флотация: Использование различий в физико-химических свойствах поверхностей минералов. С помощью реагентов (собирателей и модификаторов) целевые минералы или примеси избирательно закрепляются на пузырьках воздуха и выносятся на поверхность, обеспечивая разделение. При обогащении кварцевого песка флотация применяется преимущественно для отделения силикатных примесей, таких как полевой шпат и слюда, и является важным этапом получения высокочистого кварцевого песка.

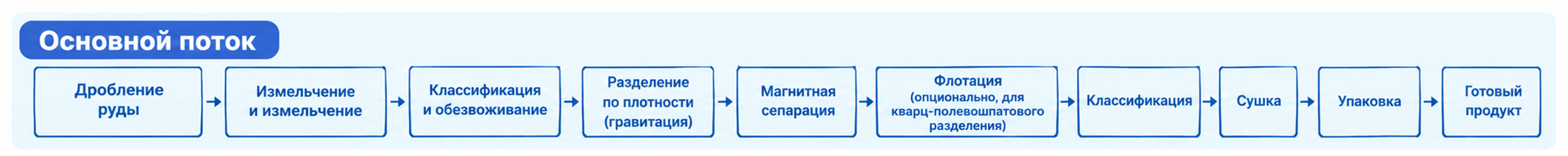

Технологическая схема переработки кремниевой руды:

Области применения:

Физическое обогащение подходит для очистки различных видов кварцита, кварцевого песчаника, жильного кварца и природного кварцевого песка. Оно особенно эффективно для руд, в которых примеси присутствуют в виде самостоятельных минералов, например полевого шпата, слюды и железосодержащих минералов.

Принцип работы:

Разделение осуществляется механическими методами на основе различий физических свойств минералов, включая плотность, размер частиц, магнитные характеристики и цвет.

Преимущества и недостатки:

Низкие затраты, высокая производительность и экологичность. За исключением флотации, эти методы не требуют использования химических реагентов. Однако их эффективность ограничена при удалении примесей, находящихся в кристаллической решётке минералов или в виде включений.

2. Химическое обогащение

Основные методы:

Кислотное выщелачивание: кварцевый песок обрабатывают одной кислотой или смесью нескольких кислот, включая соляную, серную, азотную и плавиковую, при определённых температурах и концентрациях. Это позволяет растворять железосодержащие минералы, карбонаты и некоторые силикатные примеси. Кислотное выщелачивание является ключевым процессом при производстве высокочистого кварца и позволяет эффективно снижать содержание таких примесей, как железо, алюминий, кальций, магний, калий и натрий.

Технологическая схема химического обогащения:

Области применения:

Производство высокочистого кварцевого песка с чрезвычайно строгими требованиями к содержанию примесей, например кварцевого песка для фотоэлектрических тиглей и кварца полупроводникового качества, очистка сырья для выращивания кристаллов, а также переработка труднообогатимых руд, которые после физического обогащения всё ещё не соответствуют необходимым требованиям.

Принцип работы:

Химические реагенты используются для растворения железосодержащих загрязнений на поверхности кварцевых частиц, минералов-примесей, обнажающихся на плоскостях спайности, а также примесей в микротрещинах вокруг минеральных включений. Это позволяет высвободить и удалить нежелательные компоненты.

Преимущества и недостатки:

Метод позволяет получать кварцевую продукцию с чистотой 99,99% и даже выше, что делает его необходимым этапом производства высококачественных кремниевых материалов. Однако он связан с высокими затратами, образованием отработанных кислот и необходимостью строгого экологического контроля.

3. Повышение добавленной стоимости после обогащения

Основная задача повышения добавленной стоимости после обогащения кремнезёмсодержащей руды заключается в преобразовании низкосортного сырья в продукцию с высокой добавленной стоимостью для последующих отраслей промышленности. В результате обогащения получают кварцевый песок различных сортов, а его чистота определяет область применения и рыночную стоимость:

Классификация продукции:

Обычный кварцевый песок (SiO₂ 95–98%):

Используется для производства обычного стекла, литейных материалов и строительных материалов.

Кварцевый песок повышенного качества (SiO₂ 98–99,5%):

Применяется при производстве листового стекла, стеклотары и жидкого стекла.

Высокочистый кварцевый песок (SiO₂ 99,5–99,9%):

Используется для производства фотоэлектрического стекла, оптического стекла, осветительного оборудования и материалов для электронной упаковки.

Кварцевый песок сверхвысокой чистоты (SiO₂ ≥ 99,99%):

Применяется для изготовления кварцевых тиглей для полупроводниковой промышленности, заготовок оптических волокон и подложек фотошаблонов.

Выход на рынок:

Обычный кварцевый песок продаётся стекольным заводам, литейным предприятиям и другим потребителям по ценам, определяемым региональным рынком. Цена высокочистого кварцевого песка формируется с учётом мирового рынка и состояния фотоэлектрической и полупроводниковой отраслей. При последующей плавке и переработке на предприятиях кварцевый песок может служить сырьём для производства кремния технической чистоты, поликристаллического кремния и монокристаллического кремния.

Извлечение дополнительных ценных компонентов:

Сопутствующие минералы, такие как полевой шпат и слюда, можно извлекать из руды и продавать в качестве сырья для керамической промышленности, увеличивая общую выручку.

Обеспечение рентабельности:

Контроль затрат достигается за счёт повышения извлечения полезных компонентов, оптимизации расхода реагентов и энергии, а также внедрения автоматизации. Одновременно необходимо обеспечивать экологическую безопасность и соответствие нормативным требованиям. Устойчивый цикл создания добавленной стоимости формируется благодаря стабильному спросу на высококачественные кремниевые материалы со стороны развивающихся отраслей, таких как фотоэлектрическая промышленность, производство полупроводников и электроника.

Примеры реализованных проектов

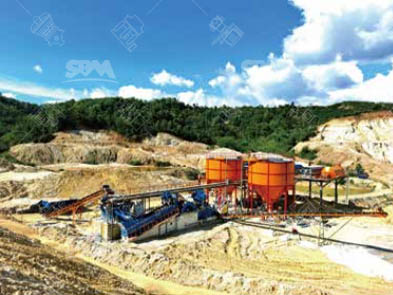

Проект 1: Производственная линия для промывки природного песка

• Перерабатываемое сырьё: Кварцевый песок — 70–80%, каолин — 20–30%.
• Производительность: 100 тонн в час.
• Расход воды: 300 м³/ч.

Комплектация оборудования:

• Вибрационный питатель GZG80-120
• Оттирочная машина CX2
• Многофункциональная установка для грохочения и промывки DS-LX11-30-1842D
• Трёхводородный очистной резервуар S6040
• Камерный фильтр-пресс G500-150

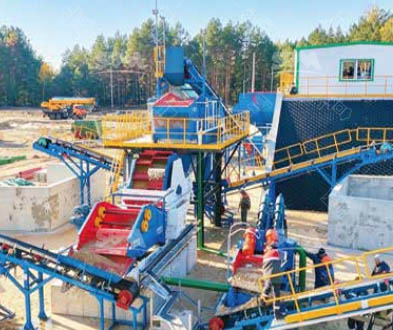

Проект 2: Производственная линия для переработки кварцевого песка

• Перерабатываемое сырьё: Кварцевый песок.
• Производительность: 100 000 тонн в год.
• Расход воды: 300 м³/ч.

Комплектация оборудования:

• Питатель
• Вибрационный грохот
• Комбинированная установка для промывки и обезвоживания песка
• Установка для извлечения мелкого песка
• Камерный фильтр-пресс
• Трёхводородный очистной резервуар

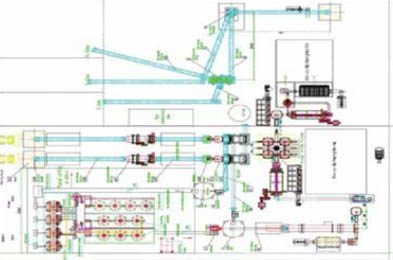

Проект 3: Проект по производству высокочистого кварцевого песка в Юго-Восточной Азии

• Перерабатываемое сырьё: Кварцевая руда.
• Применение продукции: Высокочистый кварцевый песок.
• Основные этапы переработки: Крупное дробление, промывка камня, оптическая сортировка по цвету, кислотная промывка, измельчение и сушка.

Ваш план успешной переработки кремниевой руды

Переработка кремниевой руды не предполагает универсального решения для всех случаев. Выбор между простой линией для промывки песка и сложным комплексом с кислотным выщелачиванием полностью зависит от требований целевого рынка к чистоте конечной продукции.

Подведём итоги: успех зависит от последовательного выполнения следующих этапов:

• Начните с физического обогащения: для большинства видов песка, используемого в производстве стекла, литейном деле и строительстве, сочетание оттирки, магнитной сепарации и флотации является наиболее экономичным и экологичным способом достижения чистоты SiO₂ на уровне 95–99,5%.
• Переходите к химическому обогащению для выхода на высокотехнологичные рынки: для производства кварцевых тиглей для фотоэлектрической промышленности или кварца полупроводникового качества (≥ 99,99%) кислотное выщелачивание является обязательным этапом. Это единственный метод, способный растворять примеси, связанные с кристаллической решёткой, однако он требует строгого соблюдения протоколов обращения с отходами.
• Максимизируйте добавленную стоимость: не ограничивайтесь продажей необработанного песка. Используйте модель повышения добавленной стоимости после обогащения: от обычного кварцевого песка для производства стекла до кварца сверхвысокой чистоты для электронной промышленности. Каждый переход к более высокой степени чистоты значительно увеличивает потенциальную прибыль.
