Технологический процесс и оборудование для переработки кварцевого песка

Кварцевый песок, в основном состоящий из диоксида кремния (SiO₂), является важным промышленным сырьём, широко используемым в производстве стекла, литейной промышленности, керамике, электронике и системах фильтрации воды. Его качество и свойства напрямую влияют на характеристики конечной продукции. Обработка кварцевого песка включает ряд тщательно разработанных этапов и использование специализированного оборудования для соответствия строгим требованиям различных сфер применения. В этой статье подробно рассматривается комплексный процесс переработки и основное оборудование, используемое на заводах по переработке кварцевого песка.

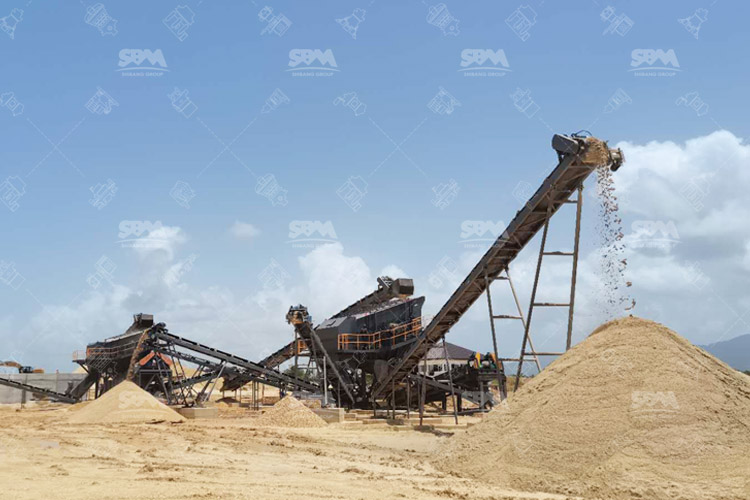

Переработка кварцевого песка представляет собой многоэтапный процесс, включающий несколько ключевых стадий для преобразования добытого сырья в высококачественный готовый песок.

• 1. Добыча и разработка карьеров: Извлечение необработанного кварцевого песка из наземных или морских месторождений с помощью экскаваторов, погрузчиков или земснарядов.
• 2. Дробление: Разрушение крупных кусков необработанного кварцевого песка до более мелких частиц посредством первичного, вторичного и третичного дробления с использованием щековых, конусных или ударных дробилок.
• 3. Грохочение: Разделение измельчённого кварцевого песка на фракции различного размера с помощью вибрационных грохотов.
• 4. Промывка: Удаление таких примесей, как глина, ил и органические вещества, с помощью пескомоечных машин.
• 5. Истирание: Использование механического воздействия песковых скрубберов для удаления стойких загрязнений с поверхности песчинок.
• 6. Магнитная сепарация: Применение магнитных сепараторов для удаления магнитных примесей, таких как оксиды железа, из кварцевого песка.
• 7. Флотация: Использование химического процесса во флотационных установках для отделения немагнитных примесей, таких как полевой шпат и слюда, от песка.
• 8. Сушка: Снижение содержания влаги в песке с помощью барабанных сушилок.
• 9. Классификация и упаковка: Повторная классификация высушенного песка для соответствия требованиям заказчиков и упаковка для хранения и транспортировки.

1. Добыча и разработка карьеров

Первым этапом переработки кварцевого песка является извлечение сырья из шахт или карьеров. Месторождения кварцевого песка могут располагаться как на суше, так и в морской зоне. Наземные месторождения обычно разрабатываются открытым способом. В этом процессе крупногабаритная землеройная техника, такая как экскаваторы и погрузчики, используется для удаления вскрышных пород — слоя почвы и горных пород, покрывающего залежи кварцевого песка. После удаления вскрышного слоя необработанный кварцевый песок становится доступным для погрузки на грузовики или конвейерные ленты и транспортировки на перерабатывающий завод.

Морская добыча кварцевого песка, с другой стороны, часто осуществляется с помощью земснарядов. Эти суда оснащены всасывающими насосами и длинными трубами, которые достигают морского дна для извлечения кварцевого песка. Затем добытый песок транспортируется на береговые перерабатывающие предприятия с помощью барж или трубопроводов.

2. Дробление

Перед грохочением необработанный кварцевый песок часто содержит крупные куски или камни, размер которых необходимо уменьшить. Процесс дробления является важным этапом для измельчения этих крупных материалов до размеров, подходящих для дальнейшей переработки.

2.1 Первичное дробление

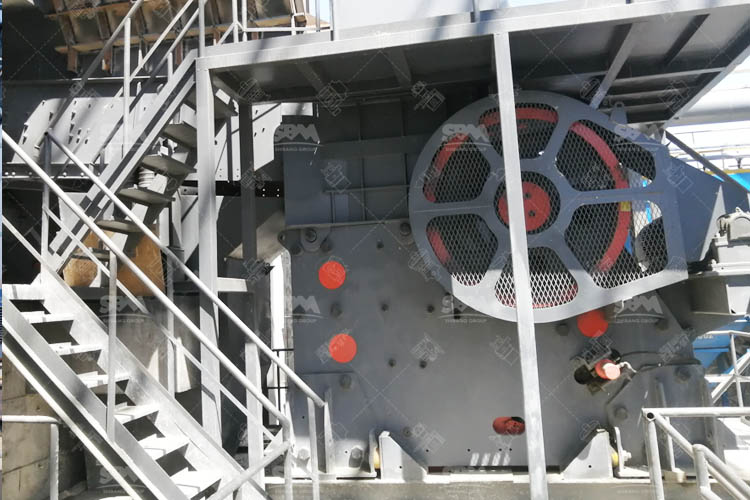

Для первоначального уменьшения размера крупных кусков необработанного кварцевого песка в качестве оборудования первичного дробления обычно используются щековые дробилки.

Назначение: дробление исходной руды (≤1 м) до размера 50–100 мм.

Преимущества:

Простая конструкция, высокая производительность, подходит для материалов высокой твёрдости.

Щёчные плиты изготовлены из высокомарганцовистой стали или композитных износостойких материалов для увеличения срока службы.

Типичные модели: серия PE (например, PE600×900), щековые дробилки серии C6X (например, C6X180).

2.2 Вторичное и третичное дробление

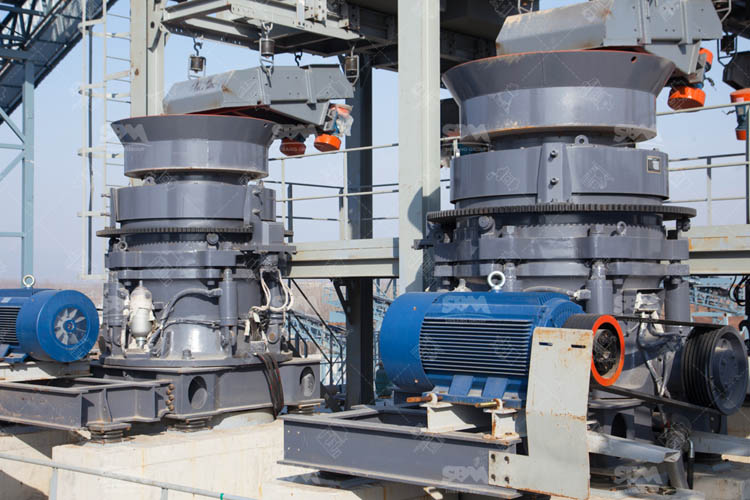

После первичного дробления может потребоваться вторичное и третичное дробление для дальнейшего уменьшения размера частиц до необходимого диапазона перед грохочением. Конусные дробилки способны обеспечивать более равномерный размер частиц и подходят для переработки материалов средней и высокой твёрдости, таких как кварцевый песок.

Назначение: дробление материалов размером 50–100 мм до 10–30 мм, обеспечивая подходящий размер частиц для измельчения.

Преимущества:

Высокая износостойкость: футеровка дробильной камеры изготовлена из высокохромистого сплава или карбида вольфрама, что подходит для высокой абразивности кварца.

Равномерный размер частиц: принцип послойного дробления снижает переизмельчение и повышает выход готового продукта.

Энергосбережение и высокая эффективность: по сравнению с ударной дробилкой конусная дробилка потребляет на 20–30% меньше энергии (что снижает долгосрочные эксплуатационные расходы).

Распространённые типы:

Одноцилиндровая гидравлическая конусная дробилка HST: высокая степень автоматизации и простота обслуживания.

Многоцилиндровая гидравлическая конусная дробилка HPT: более точная регулировка размера частиц, подходит для требований высокой производительности.

Ударная дробилка, в свою очередь, использует ударную силу для разрушения материала. Частицы кварцевого песка с высокой скоростью сталкиваются с ударными плитами или билами, что приводит к их разрушению и уменьшению размера. Ударные дробилки известны своей способностью производить продукт кубовидной формы высокого качества, что особенно важно для применений, где форма частиц имеет значение, например, при производстве строительных заполнителей.

3. Грохочение

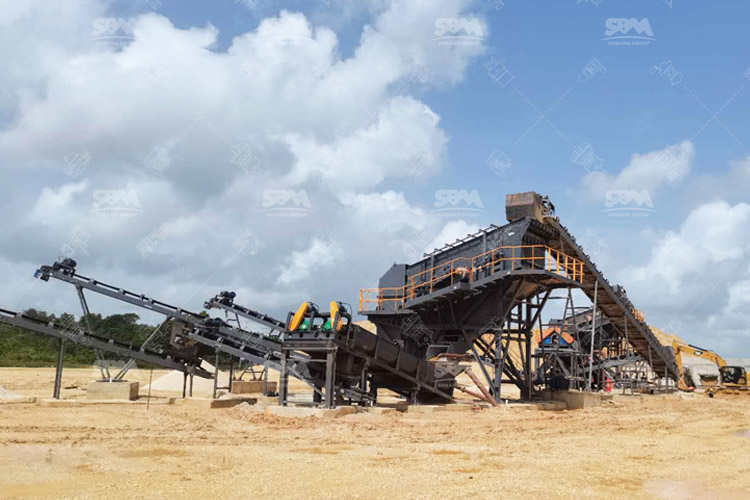

После процесса дробления кварцевый песок необходимо разделить на фракции различного размера в соответствии с требованиями различных областей применения. Основным оборудованием для грохочения является вибрационный грохот.

Вибрационный грохот состоит из просеивающей поверхности с рядом сеток различного размера. Измельчённый кварцевый песок подаётся на верхнюю сетку, и по мере вибрации грохота частицы песка проходят через отверстия в зависимости от их размера. Более мелкие частицы проходят через соответствующие отверстия на нижние уровни, тогда как более крупные частицы остаются на верхних ситах. Этот процесс эффективно разделяет кварцевый песок на различные размерные группы, которые могут дополнительно перерабатываться или храниться отдельно.

4. Промывка

Промывка кварцевого песка является важным этапом для удаления таких примесей, как глина, ил и органические вещества. Основным оборудованием для промывки является пескомоечная машина, которая выпускается в различных вариантах, включая спиральные пескомойки и ковшовые пескомойки.

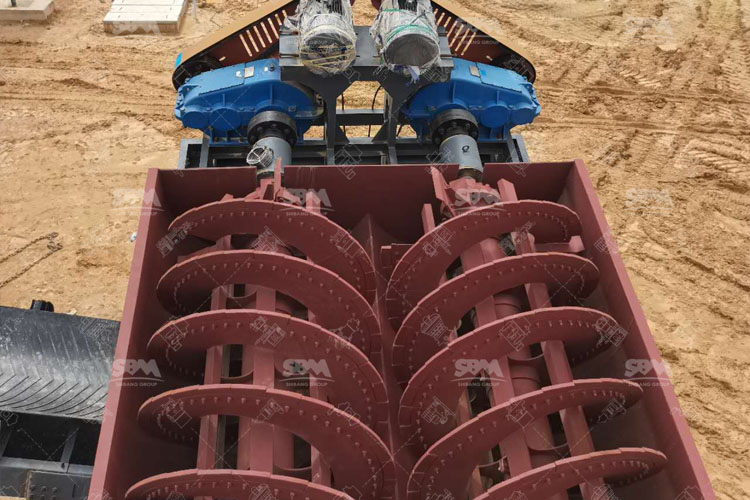

В спиральной пескомойке кварцевый песок подаётся в большой желоб, заполненный водой. Медленно вращающийся спиральный механизм перемещает песок вдоль желоба. Во время движения вода вымывает более лёгкие примеси, которые выводятся из желоба. Очищенный песок выгружается в конце желоба. Ковшовые пескомойки, напротив, используют ряд ковшей, закреплённых на вращающейся цепи или ленте. Ковши зачерпывают песок из заполненного водой резервуара, и при вращении вода удаляется, оставляя относительно чистый песок.

5. Истирание

Для кварцевого песка с более стойкими примесями, которые трудно удалить обычной промывкой, применяется процесс истирания. Оборудование для истирания, например песковые скрубберы, использует механическую силу для разрушения связей между примесями и частицами песка.

Песковые скрубберы обычно состоят из большого вращающегося барабана или камеры с высокоскоростным рабочим колесом. Кварцевый песок вместе с водой подаётся в скруббер. Интенсивное механическое воздействие внутри установки, такое как трение, создаваемое вращающимися деталями, или высокоскоростное воздействие водяных струй, эффективно отделяет примеси от поверхности песчинок. Этот процесс значительно повышает чистоту кварцевого песка.

6. Магнитная сепарация

Кварцевый песок может содержать магнитные примеси, такие как оксиды железа. Магнитная сепарация используется для удаления этих веществ и повышения качества песка, особенно для применения в стекольной и электронной промышленности, где содержание железа должно быть сведено к минимуму.

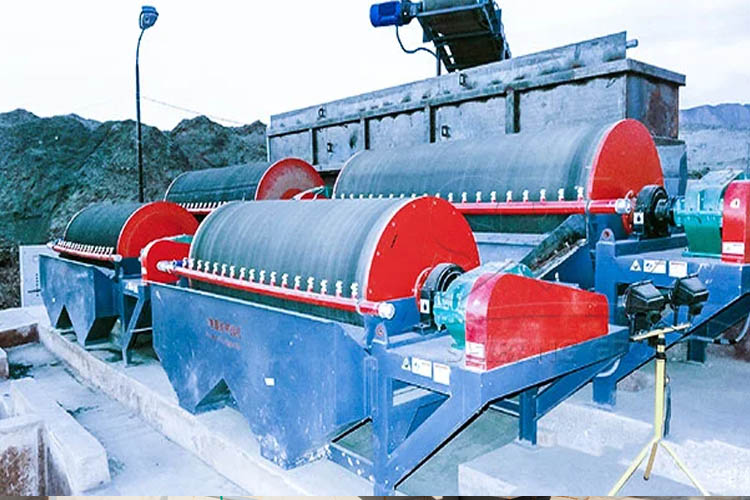

Основным оборудованием для магнитной сепарации является магнитный сепаратор. Существуют различные типы магнитных сепараторов, такие как барабанные магнитные сепараторы и магнитные сепараторы с поперечной лентой. В барабанном магнитном сепараторе кварцевый песок проходит над вращающимся магнитным барабаном. Магнитные примеси притягиваются к поверхности барабана и отделяются от немагнитного песка, который продолжает двигаться по конвейерной ленте. Магнитные сепараторы с поперечной лентой используют магнитное поле для притяжения и удаления магнитных частиц из потока движущегося песка.

7. Флотация

Флотация является передовым процессом, используемым для отделения немагнитных примесей, таких как полевой шпат и слюда, от кварцевого песка. Этот метод основан на различии поверхностных свойств различных минералов.

В процессе флотации в пульпу из кварцевого песка и воды добавляются химические реагенты, называемые собирателями, пенообразователями и депрессорами. Собиратели избирательно прикрепляются к поверхности целевых примесей, делая их гидрофобными. Пенообразователи добавляются для формирования стабильного слоя пены на поверхности пульпы. Когда в камеру флотации подаётся воздух, гидрофобные примеси прилипают к воздушным пузырькам и поднимаются на поверхность, образуя слой пены. Пена, содержащая примеси, затем удаляется, оставляя после себя более чистый продукт из кварцевого песка.

8. Сушка

После различных процессов очистки кварцевый песок обычно содержит значительное количество влаги. Сушка необходима для снижения содержания влаги до приемлемого уровня для хранения и дальнейшего использования.

Наиболее часто используемым сушильным оборудованием является барабанная сушилка. Барабанная сушилка состоит из большого медленно вращающегося цилиндрического барабана. Влажный кварцевый песок подаётся в один конец барабана, а горячий воздух, создаваемый горелкой или теплообменником, поступает внутрь барабана. По мере вращения барабана песок перемешивается в потоке горячего воздуха, и влага испаряется. Высушенный песок затем выгружается из другого конца барабана.

9. Классификация и упаковка

Наконец, высушенный кварцевый песок снова классифицируется для обеспечения соответствия конкретным требованиям заказчиков по размеру частиц. Этот процесс может включать использование дополнительного просеивающего или воздушно-классификационного оборудования.

После завершения классификации кварцевый песок упаковывается в мешки, контейнеры для сыпучих материалов или перевозится навалом с помощью грузовиков, поездов или судов в зависимости от объёма и места назначения. Упаковочные материалы выбираются таким образом, чтобы защитить песок от загрязнения во время транспортировки и хранения.

Переработка кварцевого песка представляет собой сложный многоэтапный процесс, требующий использования различных видов специализированного оборудования. Каждый этап играет важную роль в удалении примесей, регулировании размера частиц и повышении общего качества кварцевого песка для удовлетворения разнообразных потребностей различных отраслей промышленности.

Имея более чем 30-летний опыт работы в отрасли, SBM специализируется на переработке кварцевого песка. Наша команда экспертов использует передовое оборудование и проверенные технологии для обеспечения высокого качества готовой продукции. От добычи до упаковки мы тщательно контролируем каждый этап процесса, предоставляя индивидуальные решения для стекольной, литейной и других отраслей. Благодаря приверженности качеству и эффективности мы являемся надёжным выбором для всех потребностей в области переработки кварцевого песка.
