Топ-5 видов оборудования для установки по дроблению речной гальки

Заполнители из речной гальки широко используются в строительстве, дорожном строительстве, производстве бетона, ландшафтном дизайне и производстве искусственного песка. Благодаря высокой прочности, долговечности и устойчивости к атмосферным воздействиям они являются ценным сырьём для получения высококачественных строительных заполнителей. Однако речная галька обычно отличается высокой твёрдостью, плотной структурой и абразивностью, поэтому её дробление представляет собой более сложную задачу по сравнению с переработкой мягких материалов, таких как известняк.

Хорошо спроектированная дробильная установка для речной гальки обычно включает пять основных типов оборудования: вибрационный питатель, щековую дробилку, конусную дробилку, вибрационный грохот и VSI-дробилку для производства песка. Каждая машина выполняет определённую функцию: от подачи исходного материала и измельчения крупных галечных фракций до сортировки готовых заполнителей и производства искусственного песка.

Фактическая конфигурация оборудования зависит от размера поступающей гальки, требуемой производительности, целевых размеров заполнителей и необходимости производства песка наряду с крупными заполнителями.

В этом руководстве объясняется принцип работы пяти основных машин, рассматриваются критерии выбора оборудования и способы его объединения в эффективную линию дробления речной гальки.

1. Чем дробление речной гальки отличается от дробления других каменных материалов?

Речная галька обычно имеет твёрдую, плотную структуру и естественную округлую форму. Поэтому при выборе оборудования необходимо учитывать фактическую твёрдость и абразивность исходного материала, а не только его название. Речная галька с высоким содержанием кварца, в частности, предъявляет повышенные требования к процессу дробления и износостойкости оборудования.

На конструкцию дробильной установки влияют три основных характеристики:

• Высокая твёрдость усложняет уменьшение размера материала и влияет на выбор стадий дробления.
• Абразивность ускоряет износ щёк щековой дробилки, футеровок конусной дробилки и компонентов оборудования для производства песка.
• Округлая форма влияет на поступление материала в дробильную камеру и его поведение внутри неё, поэтому важны подходящие размеры загрузочного отверстия и контролируемая подача.

По сравнению с более мягким и менее абразивным известняком твёрдая речная галька часто требует другой стратегии вторичного дробления. Для известняка с низкой абразивностью нередко рассматривают ударные дробилки, поскольку они позволяют одновременно уменьшать размер материала и улучшать форму частиц. Для твёрдой абразивной гальки распространённой схемой является последовательное использование щековой и конусной дробилок. При необходимости для дополнительного формирования частиц или производства песка устанавливается VSI-дробилка.

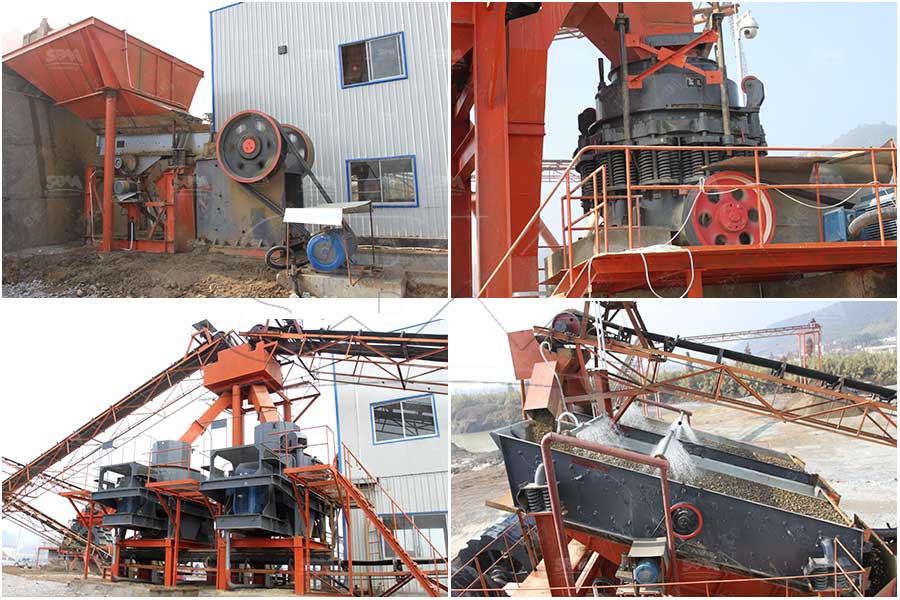

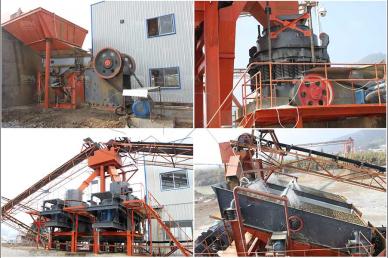

2. Топ-5 машин для дробильной установки по переработке речной гальки

1. Вибрационный питатель — контролируемая подача материала

Вибрационный питатель обычно устанавливается между загрузочным бункером и первичной щековой дробилкой. Он подаёт исходную гальку в дробильную линию с регулируемой скоростью, обеспечивая равномерное поступление материала вместо нерегулярной подачи отдельными порциями.

Некоторые питатели оснащаются колосниковой секцией, которая отделяет мелкий материал до первичного дробления. Такая предварительная сепарация позволяет снизить ненужную нагрузку на дробилку и облегчает удаление мелочи или загрязнений из исходного материала. Необходимость этой операции зависит от характеристик сырья и выбранной технологической схемы.

При выборе оборудования покупателям следует указать:

• Максимальный размер кусков гальки.
• Требуемую скорость подачи материала.
• Необходимость предварительной сепарации.
• Размер и характеристики материала, который должен обходить первичную дробилку.

Вибрационный питатель является оборудованием для подачи материала, а не дробильной машиной. В типичной технологической линии переработки речной гальки его задача заключается в обеспечении стабильной подачи сырья в первичную щековую дробилку. Основное измельчение материала он не выполняет.

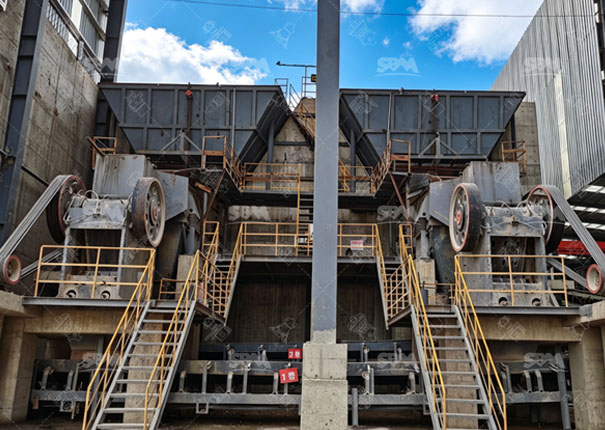

2. Щековая дробилка — первичное измельчение

Щековая дробилка выполняет первую основную стадию дробления. Она уменьшает размер крупных галечных кусков до фракции, пригодной для последующей переработки, обычно в конусной дробилке в составе многостадийной линии дробления твёрдых пород.

При выборе щековой дробилки необходимо согласовать параметры загрузочного отверстия и рабочие характеристики с фактическим исходным материалом. Покупателям следует учитывать четыре основных фактора:

• Размер загрузочного отверстия: оно должно вмещать самые крупные ожидаемые куски гальки.
• Размер исходных кусков: необходимо учитывать как максимальный размер, так и общее распределение материала по крупности.
• Требуемая производительность: дробилка должна обеспечивать целевую производительность всей установки.
• Разгрузочная щель: выходная фракция должна подходить для следующей стадии переработки.

Размер разгрузочной щели связывает первичное и вторичное дробление. Если материал после щековой дробилки слишком крупный для выбранной камеры конусной дробилки, эффективность последующей переработки снизится. И наоборот, чрезмерное уменьшение размера материала на первичной стадии может нарушить предусмотренный баланс производительности. Поэтому щековую и конусную дробилки следует подбирать как единую систему.

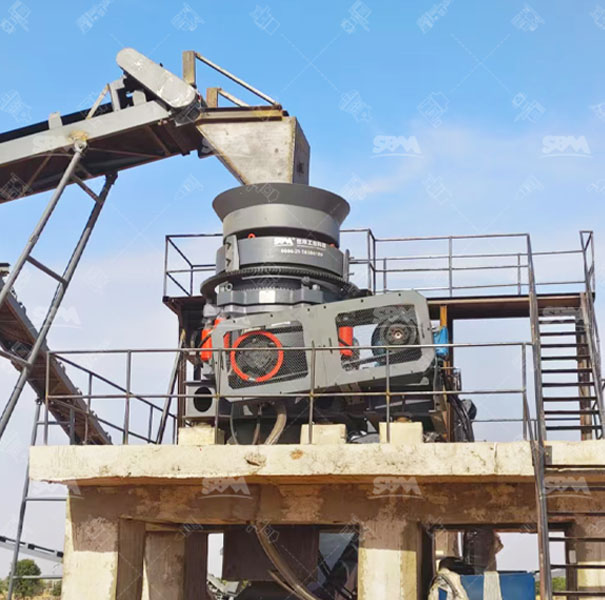

3. Конусная дробилка — вторичное дробление твёрдой гальки

Конусная дробилка обычно устанавливается после щековой дробилки. Её задача — дополнительно измельчать материал после первичного дробления, подготавливая его к окончательной сортировке заполнителей или к последующей обработке в VSI-дробилке.

Твёрдость и абразивность материала существенно влияют на выбор между конусным и ударным дроблением. Для твёрдой речной гальки конусная дробилка является распространённым решением для вторичного дробления. Дробление сжатием широко применяется для твёрдых абразивных пород, тогда как пригодность ударной дробилки в большей степени зависит от условий износа и требований к готовому продукту.

При выборе следует учитывать следующие параметры:

• Конфигурация камеры: она должна соответствовать характеристикам исходного материала и задачам дробления.
• Размер исходного материала: необходимо убедиться, что материал после щековой дробилки подходит для выбранной модели.
• Разгрузочная щель: следует обеспечить баланс между степенью измельчения, производительностью и требованиями последующих стадий.
• Целевые размеры продукции: необходимо определить, будет ли конусная дробилка производить готовый товарный щебень, материал для VSI-дробилки или оба вида продукции.

Кроме того, конусная дробилка должна получать материал равномерно. Буферный бункер и подходящая система подачи помогают согласовать работу первичной и вторичной стадий, предотвращая передачу колебаний производительности щековой дробилки на всю технологическую линию.

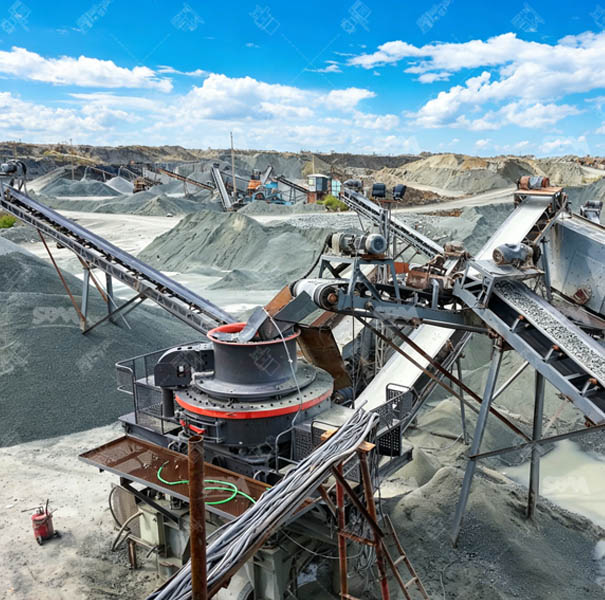

4. VSI-дробилка для производства песка — производство песка и формирование частиц

Вертикально-валковая ударная дробилка, или VSI-дробилка, перерабатывает материал подходящей крупности, полученный на предыдущих стадиях дробления. Её обычно используют для производства искусственного песка и улучшения формы частиц. При дроблении по принципу «камень о камень» VSI-дробилка может получать частицы кубовидной формы и материал с равномерным гранулометрическим составом, подходящий для производства бетона и строительных растворов.

Производство крупного заполнителя и изготовление песка представляют собой разные технологические задачи. При производстве крупного заполнителя основное внимание уделяется получению более крупных фракций заданного размера. Производство искусственного песка требует более тонкого дробления, подходящей формы частиц и контроля конечного гранулометрического состава, а также содержания избыточно мелких частиц. В зависимости от требований к продукции наряду с дроблением и грохочением может потребоваться классификация.

Покупателям следует оценить следующие параметры:

• Требования к исходному материалу, включая максимально допустимый размер.
• Требуемый гранулометрический состав песка.
• Необходимую форму частиц.
• Ожидаемые затраты на изнашиваемые детали и техническое обслуживание.
• Необходимость дополнительного отделения мелких частиц.

Для установки, предназначенной исключительно для производства заполнителей, VSI-дробилка необязательна. Если щековая и конусная дробилки вместе с грохотами уже обеспечивают требуемые размеры и форму заполнителей, дополнительная стадия дробления может не понадобиться. В технологических схемах производства песка из речной гальки VSI-дробилку обычно устанавливают после первичного и вторичного дробления, когда исходный материал соответствует требованиям машины.

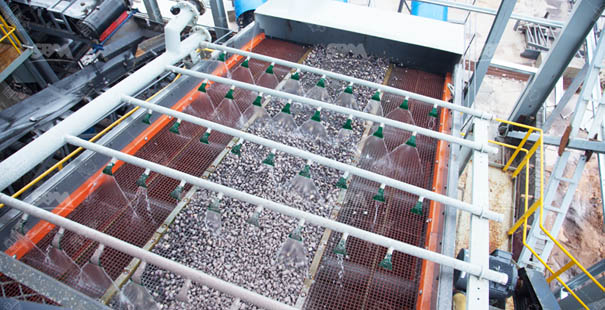

5. Вибрационный грохот — разделение готовой продукции

Вибрационный грохот разделяет дроблёный материал на фракции заданного размера. Материал проходит по ситам с отверстиями различного размера: мелкие частицы проваливаются через отверстия, а более крупные продолжают двигаться по поверхности сита. Полученные потоки можно направлять в отдельные штабели готовой продукции или возвращать на дополнительное дробление.

В замкнутом цикле материал, превышающий заданный размер, возвращается в соответствующую дробилку вместо поступления в штабель готовой продукции. Это помогает поддерживать установленный верхний предел крупности продукта.

При выборе грохота необходимо учитывать:

• Количество видов готовой продукции.
• Количество ярусов грохочения.
• Размер отверстий сит.
• Требуемую производительность.
• Характеристики исходного материала, влияющие на эффективность грохочения.

В качестве практического примера схемы переработки речной гальки можно рассмотреть двухъярусный вибрационный грохот, который разделяет материал на три потока: материал, оставшийся над верхним ситом; материал, прошедший через верхнее сито, но оставшийся на нижнем; и материал, прошедший через оба сита.

Однако наличие трёх выходных потоков не всегда означает получение трёх товарных фракций. Если материал верхнего потока слишком крупный и возвращается в дробилку, готовой продукцией могут считаться только оставшиеся потоки. Поэтому грохот следует подбирать с учётом фактических требований к продукции и схемы рециркуляции материала.

3. Как эти пять машин работают вместе?

Полная линия производства заполнителей и искусственного песка из речной гальки обычно работает по следующей схеме:

Загрузочный бункер → вибрационный питатель → щековая дробилка → конусная дробилка → грохочение → подача подходящего материала в VSI-дробилку → окончательное грохочение → штабели готовой продукции.

Технологический процесс можно разделить на пять этапов:

• Контролируемая подача: питатель подаёт материал в щековую дробилку и при необходимости удаляет часть мелких фракций до дробления.
• Первичное дробление: щековая дробилка уменьшает размер крупных галечных кусков.
• Вторичное дробление: конусная дробилка дополнительно измельчает материал.
• Разделение продукции: грохоты выделяют подходящие фракции заполнителя и определяют материал, требующий дальнейшей обработки.
• Производство песка и окончательная сортировка: отобранный материал поступает в VSI-дробилку, после чего проходит грохочение и, при необходимости, классификацию.

Материал, превышающий допустимую крупность, возвращается на соответствующую стадию дробления. Материал, уже соответствующий требованиям к заполнителю, может обходить VSI-дробилку, что позволяет избежать ненужного дополнительного дробления. Точное расположение грохотов и маршруты возврата материала зависят от видов продукции, которую необходимо получить.

При расчёте производительности установки необходимо учитывать возвратные потоки. В замкнутом цикле конусная дробилка и грохот обрабатывают как свежий материал, так и возвращаемые крупные фракции, поэтому их рабочая нагрузка может превышать объём свежей подачи. Правильное согласование производительности оборудования необходимо для предотвращения узких мест на последующих стадиях.

4. Примеры конфигураций дробильных установок для речной гальки

Приведённые ниже конфигурации служат отправной точкой, а не готовыми универсальными решениями. Окончательный выбор должен учитывать размер исходного материала, требуемую степень измельчения, производительность и спецификации готовой продукции.

Требования к установке	Типичная конфигурация оборудования
Базовое производство крупного заполнителя	Питатель + щековая дробилка + вибрационный грохот
Производство заполнителей нескольких фракций	Питатель + щековая дробилка + конусная дробилка + многоярусный грохот
Повышенная степень измельчения и контролируемый гранулометрический состав	Питатель + щековая дробилка + конусная дробилка + грохочение в замкнутом цикле
Производство заполнителей и искусственного песка	Питатель + щековая дробилка + конусная дробилка + VSI-дробилка + грохоты

Базовая схема со щековой дробилкой и грохотом подходит только в том случае, если характеристики исходного материала и требования к готовой продукции позволяют щековой дробилке обеспечить необходимую степень измельчения. Для получения более мелких или строго контролируемых фракций может потребоваться вторичное дробление и возврат негабаритного материала.

В конфигурациях для производства нескольких фракций и дробления в замкнутом цикле могут использоваться одни и те же основные типы оборудования. Различие заключается в организации движения материала: в замкнутом цикле негабаритные фракции возвращаются на дополнительное дробление, а не считаются готовой продукцией после каждого грохочения.

При производстве заполнителей и искусственного песка отдельная ветвь с VSI-дробилкой перерабатывает выбранный материал, а грохоты выделяют необходимые фракции. Если требования к песку предусматривают ограничение содержания избыточно мелких частиц, дополнительная классификация позволяет контролировать их количество.

5. Заключение: как создать эффективную линию дробления речной гальки

Каждая машина выполняет отдельную задачу: вибрационный питатель регулирует подачу сырья, щековая дробилка осуществляет первичное дробление, конусная дробилка обеспечивает дальнейшее измельчение твёрдых пород, VSI-дробилка производит песок или улучшает форму частиц, а вибрационный грохот разделяет продукцию и направляет негабаритный материал на повторную переработку.

Эффективная установка не обязательно должна включать максимальное количество машин. Она должна содержать правильную комбинацию оборудования, соответствующую исходному материалу и требованиям к готовой продукции. Начните с оценки характеристик гальки, максимального размера исходных кусков, требуемой производительности и целевого гранулометрического состава, а затем согласуйте стадии дробления, конфигурацию грохочения и контуры возврата материала. Такой системный подход создаёт надёжную основу для стабильного производства заполнителей и искусственного песка.
