Руководство по выбору установки CIL для переработки золотой руды: производительность, извлечение золота и стоимость

Выбор подходящей установки для переработки золотой руды по технологии Carbon-in-Leach (CIL, выщелачивание с угольной адсорбцией) требует большего, чем просто подбор оборудования с необходимой производительностью. Характеристики руды, целевые показатели извлечения золота, технологическая схема, капитальные вложения и эксплуатационные расходы — все эти факторы влияют на эффективность и рентабельность проекта по переработке золота.

Правильно спроектированная установка CIL объединяет дробление, измельчение, выщелачивание, адсорбцию золота активированным углём, извлечение золота и управление хвостами в единую согласованную технологическую систему. Однако оптимальная конфигурация зависит от минералогического состава руды, степени раскрытия золота и результатов металлургических испытаний.

В этом руководстве объясняется принцип работы процесса CIL, рассматриваются критерии выбора производительности установки, факторы, влияющие на извлечение золота, и основные аспекты, которые необходимо учитывать при оценке стоимости проекта.

1. Что такое установка CIL для переработки золотой руды?

Установка CIL для переработки золотой руды — это обогатительное предприятие, использующее процесс Carbon-in-Leach для извлечения золота из руды. Эта технология объединяет цианидное выщелачивание и адсорбцию золота активированным углём в одном каскаде резервуаров.

На стадии выщелачивания цианид растворяет доступное золото из подготовленной руды в контролируемых химических условиях. Затем активированный уголь адсорбирует растворённое золото непосредственно из пульпы, что позволяет концентрировать его на поверхности угля для последующего извлечения.

В отличие от традиционной установки Carbon-in-Pulp (CIP, адсорбция из пульпы), где выщелачивание и адсорбция выполняются на отдельных стадиях, установка CIL объединяет эти операции в одной последовательности резервуаров. Такая схема может сократить потребность в отдельном технологическом оборудовании и в некоторых случаях помочь уменьшить влияние материалов, вызывающих повторную сорбцию золота (preg-robbing).

Полноценная установка CIL для переработки золотой руды обычно включает дробильное оборудование, мельницы для измельчения, классификационное оборудование, резервуары для выщелачивания и адсорбции, системы обращения с углём, оборудование для извлечения золота и сооружения для обработки хвостов.

1.1 Как работает процесс CIL для переработки золотой руды?

Точная технологическая схема CIL зависит от минералогии руды, характеристик раскрытия золота и результатов металлургических испытаний. Тем не менее большинство традиционных установок CIL включает несколько основных стадий переработки.

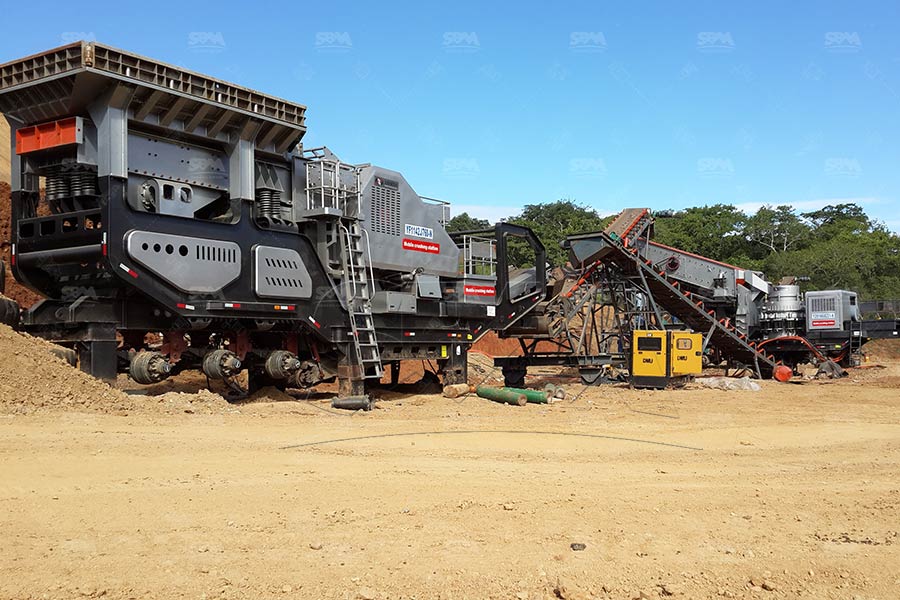

1. Дробление

Руда, поступающая непосредственно из карьера (ROM), подаётся в дробилки для уменьшения размера крупных кусков до приемлемой крупности. В зависимости от характеристик руды и требуемой производительности схема дробления может включать первичное и вторичное дробление, а также грохочение.

Эффективное дробление подготавливает руду к измельчению и помогает поддерживать стабильную подачу материала на последующее оборудование.

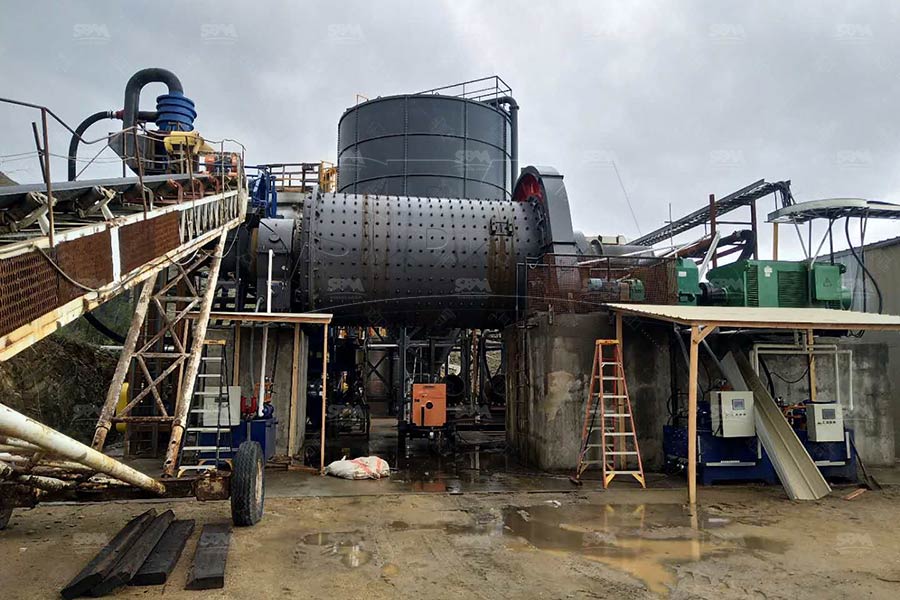

2. Измельчение

Дроблёная руда поступает в мельницы, где измельчается до более мелкой крупности. Измельчение способствует раскрытию золотосодержащих минералов из окружающей породы, делая золото более доступным для цианидного выщелачивания.

Требуемая крупность измельчения зависит от размера частиц золота, характера его ассоциации с другими минералами и степени раскрытия, необходимой для достижения целевого извлечения.

3. Подготовка пульпы

Измельчённая руда смешивается с водой для получения пульпы, пригодной для дальнейшей переработки. Плотность пульпы регулируется для обеспечения эффективного перемешивания, массопереноса и протекания химических реакций.

Технологические параметры, включая pH и другие важные химические показатели, контролируются с учётом характеристик руды и эксплуатационных требований установки.

4. Выщелачивание и адсорбция

Подготовленная пульпа поступает в каскад резервуаров CIL. Цианид растворяет доступное золото в контролируемых условиях, а активированный уголь адсорбирует растворённое золото из пульпы.

Поскольку выщелачивание и адсорбция происходят в одном каскаде резервуаров, растворённое золото может улавливаться углём по мере его перехода в раствор. Эффективность этой стадии зависит от доступности кислорода, концентрации цианида, времени пребывания пульпы и адсорбционных характеристик угля.

5. Извлечение золота из угля

Насыщенный золотом уголь отделяется от пульпы и направляется в соответствующий контур извлечения. В зависимости от конструкции установки этот процесс может включать промывку угля, элюирование и электролитическое извлечение, после чего выполняются дополнительные операции для получения золотосодержащего продукта, направляемого на аффинаж.

Для поддержания адсорбционной эффективности также могут применяться регенерация и повторное использование угля.

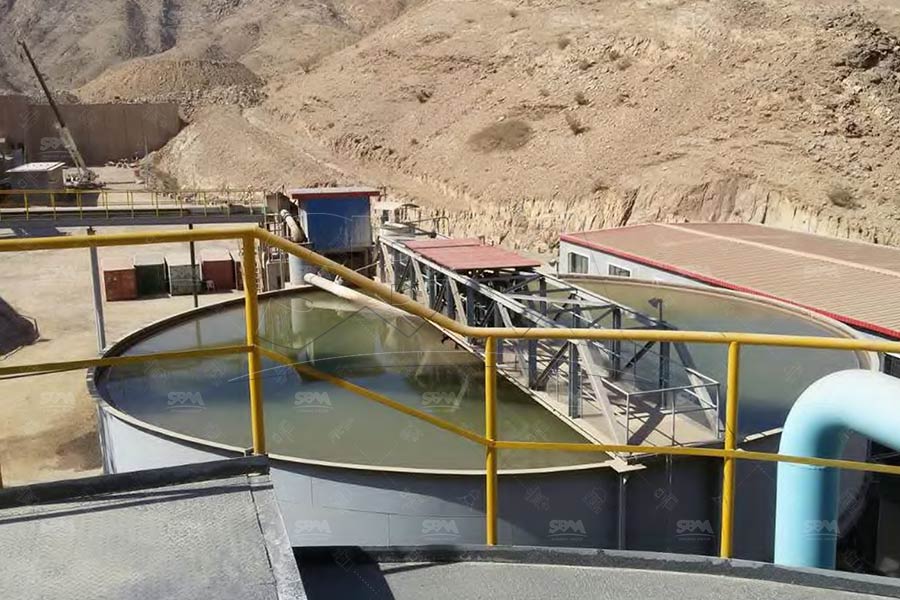

6. Обработка хвостов

После извлечения золота оставшаяся пульпа направляется в соответствующую систему обработки отходов. Управление хвостами может включать разрушение цианидов или детоксикацию при необходимости, возврат воды и размещение отходов в специально спроектированном хвостохранилище.

При проектировании необходимо учитывать экологические нормы, управление водными ресурсами, геотехнические условия и специфические требования безопасности на площадке.

1.2 Когда технология CIL подходит для переработки золотой руды?

Технологию CIL часто рассматривают для переработки легкоцианируемых золотых руд, которые хорошо поддаются цианидному выщелачиванию. Однако её применимость определяется не только содержанием золота.

Легкоцианируемые золотые руды: руды, в которых золото можно достаточно полно раскрыть и растворить посредством традиционного цианидного выщелачивания, часто хорошо подходят для технологии CIL.

• Проекты, требующие интегрированной переработки: Объединение выщелачивания и адсорбции может упростить компоновку технологической схемы и обеспечить эксплуатационные преимущества по сравнению с раздельными контурами выщелачивания и адсорбции.
• Руды со свойствами повторной сорбции золота: Некоторые руды содержат природные углеродистые материалы, способные адсорбировать растворённое золото и снижать его извлечение. В определённых случаях CIL помогает уменьшить это влияние, однако результат зависит от типа и активности углеродистого материала. Необходимо проводить специальные металлургические испытания.
• Упорные золотые руды: Золото, заключённое в сульфидных минералах или иным образом устойчивое к обычному выщелачиванию, может требовать предварительной обработки перед CIL. В зависимости от состава руды возможны такие методы, как окисление, обжиг, автоклавное окисление или биоокисление.

Поэтому окончательному выбору установки должны предшествовать отбор представительных проб руды и металлургические испытания.

2. Как выбрать подходящую производительность установки CIL?

Производительность установки определяет объём руды, перерабатываемой за сутки, и влияет на подбор оборудования, требования к инфраструктуре, капитальные вложения и эксплуатационные расходы.

Слишком низкая производительность может ограничить объёмы выпуска продукции, тогда как чрезмерно крупная установка увеличивает капитальные затраты и создаёт ненужные эксплуатационные сложности.

Производительность следует определять на основании прогнозов добычи, доступности руды, графика работы и ожидаемых показателей всей технологической линии.

Типичные диапазоны производительности установок CIL для золотой руды

Следующие диапазоны служат общим ориентиром для предварительного планирования проекта. Фактические требования зависят от свойств руды, выбора оборудования, условий площадки и экономических показателей проекта.

Производительность установки	Тип проекта	Основные критерии выбора
100–300 т/сут	Небольшие проекты по добыче золота	Компактная компоновка, приемлемые инвестиции и модульное оборудование
300–1 000 т/сут	Небольшие и средние предприятия	Баланс капитальных затрат, эксплуатационной эффективности и возможностей расширения
1 000–3 000 т/сут	Средние и крупные золотодобывающие предприятия	Интегрированные системы измельчения, выщелачивания, адсорбции и обработки хвостов
Более 3 000 т/сут	Крупномасштабные горнодобывающие предприятия	Высокопроизводительное оборудование, автоматизация, эксплуатационная готовность и оптимизация процесса

• Для небольших проектов модульное оборудование может упростить транспортировку, монтаж и последующее расширение. На установках средней производительности обычно требуется более тесная координация систем измельчения, транспортировки пульпы, выщелачивания и адсорбции.
• Для крупномасштабных предприятий особенно важны эксплуатационная готовность оборудования, контроль технологического процесса, планирование технического обслуживания и надёжность вспомогательной инфраструктуры.
• Производительность также должна соответствовать ожидаемому сроку эксплуатации рудника и доступным запасам руды. Установка, рассчитанная на кратковременный пик добычи, может оказаться экономически неоправданной, если рудник не способен стабильно обеспечивать достаточный объём сырья.

3. Оптимизация извлечения: что действительно влияет на извлечение золота?

Извлечение золота — один из важнейших показателей эффективности установки CIL. Однако максимально возможное теоретическое извлечение не обязательно является наиболее экономически обоснованной эксплуатационной целью.

При подходящих условиях на установках CIL можно достигать извлечения золота на уровне приблизительно 85–95% при переработке легкоцианируемых руд, хотя фактические результаты могут существенно различаться. При переработке упорных руд без эффективной предварительной обработки извлечение может быть значительно ниже.

3.1 Характеристика руды и минералогический состав

Перед окончательным утверждением проекта установки металлургические исследования должны определить следующие параметры:

• Содержание золота, размер частиц и характер ассоциации золота с другими минералами.
• Степень раскрытия золота при различной крупности измельчения.
• Наличие сульфидов, включая пирит и арсенопирит.
• Содержание меди и других минералов, которые могут увеличивать расход реагентов или мешать переработке.
• Наличие природных углеродистых материалов и вероятность повторной сорбции золота.
• Расход цианида, потребность в кислороде и другие значимые химические характеристики.

Эти данные помогают определить, подходит ли обычная схема CIL или требуются дополнительные стадии переработки.

3.2 Как установить реалистичный целевой показатель извлечения?

Целевые показатели извлечения следует определять на основании результатов металлургических исследований, а не только средних отраслевых значений.

Типичная программа оценки может включать следующие этапы:

• Характеристика руды: Определение минералогического состава, распределения золота и потенциальных технологических проблем.
• Испытания методом бутылочного выщелачивания: Оценка реакции руды на выщелачивание, расхода реагентов и предварительных показателей извлечения в контролируемых лабораторных условиях.
• Дополнительные металлургические испытания: Изучение требований к крупности измельчения, склонности к повторной сорбции, адсорбции на угле и вариантов предварительной обработки при необходимости.
• Пилотные испытания: При наличии соответствующих оснований оценка поведения технологического процесса в условиях, более близких к реальной эксплуатации.
• Технико-экономическая оценка: Использование результатов испытаний для определения расчётного извлечения, спецификаций оборудования и экономических прогнозов.

• Представительные пробы должны отражать ожидаемую изменчивость состава руды. Показатель извлечения, полученный на одной благоприятной пробе, может не соответствовать результатам переработки руды на протяжении всего срока эксплуатации рудника.



  4. Сколько стоит установка CIL для переработки золотой руды?

  Стоимость установки CIL зависит от производительности, характеристик руды, конфигурации оборудования, расположения площадки, инфраструктуры и экологических требований.

  Небольшая установка для переработки относительно простой легкоцианируемой руды может иметь значительно более простую технологическую схему, чем крупное предприятие, перерабатывающее упорную руду или сырьё со значительной склонностью к повторной сорбции золота.

  4.1 Капитальные затраты: что в них входит?

  Капитальные затраты (CAPEX) охватывают инвестиции, необходимые для проектирования, строительства, монтажа и ввода в эксплуатацию обогатительного предприятия.

  Статья затрат	Типичный состав работ и оборудования	Основные факторы стоимости
  Дробление, измельчение и подготовка питания	Дробилки, питатели, грохоты, мельницы, конвейеры и оборудование для подготовки пульпы	Производительность, твёрдость руды, крупность питания и требования к измельчению
  Выщелачивание и адсорбция	Резервуары CIL, мешалки, насосы, технологические трубопроводы и контрольно-измерительные приборы	Объём резервуаров, время пребывания, металлургические характеристики и материалы изготовления
  Обращение с углём, элюирование и золотоплавильный участок	Угольные грохоты, системы транспортировки угля, оборудование для элюирования, электролитического извлечения и аффинажа	Объём производства золота, степень насыщения угля и конфигурация системы извлечения
  Водоснабжение и электроснабжение	Насосы, трубопроводы, электрические системы, подстанции и водоочистное оборудование	Расположение площадки, доступность коммунальных ресурсов и водный баланс
  Обработка отходов и хвостохранилища	Оборудование для детоксикации, сгущения или возврата воды при необходимости, а также системы хранения хвостов	Свойства хвостов, экологические требования и вместимость хранилища
  Монтаж и ввод в эксплуатацию	Строительные работы, фундаменты, металлоконструкции, монтаж, испытания и пусконаладочные работы	Стоимость рабочей силы, условия строительства и график проекта
  Прочие расходы по проекту	Инжиниринг, закупки, управление проектом, резерв на непредвиденные расходы и другие определённые косвенные затраты	Сложность проекта, степень готовности проектной документации и риски цепочки поставок

  Полная оценка стоимости проекта должна учитывать интегрированный технологический процесс и инфраструктуру площадки, а не только основной комплект оборудования.

  Например, коммерческое предложение на оборудование может не включать строительные работы, транспортировку, монтаж, электроснабжение, водную инфраструктуру, строительство хвостохранилища и пусконаладочные работы. Эти исключения могут существенно увеличить общий объём необходимых инвестиций.

  При сравнении поставщиков заказчикам следует запрашивать чётко определённый объём поставки, спецификации оборудования, перечень исключений, условия доставки и распределение ответственности за ввод в эксплуатацию.

  4.2 Эксплуатационные затраты: что на них влияет?

  Эксплуатационные затраты (OPEX) представляют собой текущие расходы на работу установки. Они влияют на стоимость переработки одной тонны руды и себестоимость извлечения каждой единицы золота.

  • Потребление энергии: На дробление и измельчение может приходиться значительная доля потребления электроэнергии предприятием. Расход энергии зависит от твёрдости руды, производительности и эффективности контура измельчения.
  • Реагенты: Цианид, реагенты для регулирования pH и другие технологические химикаты составляют часть эксплуатационных расходов. Их потребление зависит от химического и минералогического состава руды, а также условий эксплуатации.
  • Активированный уголь: Замена, регенерация, транспортировка и потери угля увеличивают текущие расходы. Эффективное управление углём помогает поддерживать высокую адсорбционную способность.
  • Персонал: Для безопасной и стабильной работы установки необходимы операторы, металлурги, специалисты по техническому обслуживанию, руководители смен и вспомогательный персонал.
  • Техническое обслуживание и расходные материалы: Изнашиваемые детали, насосы, футеровки, грохоты, механические компоненты и другие расходные материалы требуют регулярного осмотра и замены.
  • Управление водными ресурсами: Затраты на водоснабжение, перекачку, рециркуляцию и очистку воды зависят от местных условий и водного баланса установки.
  • Управление отходами: Транспортировка хвостов, детоксикация при необходимости, мониторинг, хранение и долгосрочное экологическое управление могут составлять значительную часть расходов.

  Для сравнения различных конфигураций установки заказчикам следует оценивать как общие эксплуатационные расходы, так и стоимость переработки одной тонны руды. Эти показатели необходимо рассматривать вместе с ожидаемым извлечением золота, эксплуатационной готовностью оборудования и объёмом производства золота.

  Заключение

  Выбор подходящей установки CIL для переработки золотой руды требует комплексной оценки характеристик сырья, производительности, потенциала извлечения золота, капитальных вложений и эксплуатационных расходов.

  Наиболее подходящая конфигурация — это не обязательно самая крупная установка или вариант с минимальной стоимостью оборудования. Это установка, способная стабильно перерабатывать доступную руду, обеспечивать технически обоснованный показатель извлечения золота и экономично работать на протяжении всего срока реализации проекта.

  Перед окончательным выбором установки заказчикам следует провести металлургические испытания представительных проб, определить реалистичные показатели производства и извлечения, установить полный объём проекта и сравнить альтернативные технологические схемы.

  Сотрудничество с опытным поставщиком оборудования для переработки минерального сырья и квалифицированными инженерами-металлургами помогает обеспечить проектирование дробления, измельчения, выщелачивания, адсорбции, извлечения золота и управления хвостами как единой интегрированной системы.

  Хорошо спроектированная установка CIL, основанная на надёжных результатах испытаний и грамотных эксплуатационных практиках, создаёт более прочную основу для эффективного и устойчивого производства золота.

  Часто задаваемые вопросы

  Вопрос 1: Какое оборудование необходимо для установки CIL по переработке золотой руды?

  Типичная установка может включать дробильное оборудование, мельницы для измельчения, классификационное оборудование, резервуары CIL, мешалки, насосы для пульпы, системы обращения с активированным углём, оборудование для элюирования, электролизёры для извлечения золота и плавильное оборудование. Также могут потребоваться системы приготовления реагентов, контрольно-измерительные приборы, оборудование для управления хвостами и установки водоочистки.

  Вопрос 2: В чём разница между технологиями переработки золота CIL и CIP?

  В технологиях CIL и CIP используется цианид для растворения золота и активированный уголь для извлечения растворённого золота из пульпы. В процессе CIL выщелачивание и адсорбция происходят одновременно в одном каскаде резервуаров. В процессе CIP выщелачивание обычно завершается в отдельных резервуарах до поступления пульпы в контур угольной адсорбции. Выбор предпочтительной технологии зависит от характеристик руды и результатов металлургических испытаний.

  Вопрос 3: Как повысить извлечение золота на установке CIL?

  Повышение извлечения может потребовать оптимизации крупности измельчения, плотности пульпы, условий выщелачивания, времени пребывания, концентрации растворённого кислорода, активности угля и процессов обращения с ним. Однако наиболее эффективные изменения зависят от характеристик руды и существующей технологической схемы. Для определения оптимальных решений необходимо проводить диагностический отбор проб и металлургические испытания.

  Вопрос 4: Подходит ли установка CIL для переработки упорной золотой руды?

  Не все упорные золотые руды можно эффективно перерабатывать только с помощью традиционной технологии CIL. Золото, заключённое в сульфидных минералах или иным образом недоступное для цианида, может потребовать предварительной обработки, например окисления, перед выщелачиванием. Подходящую технологическую схему следует определять на основании минералогического анализа и металлургических испытаний.
